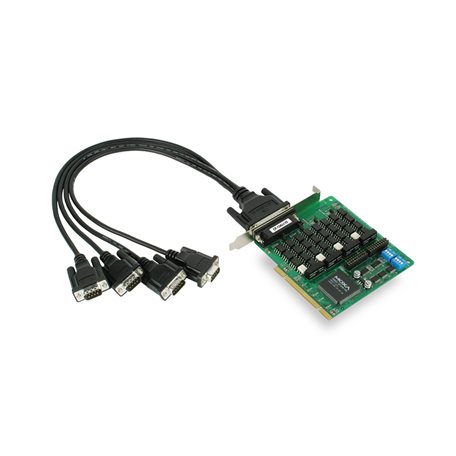

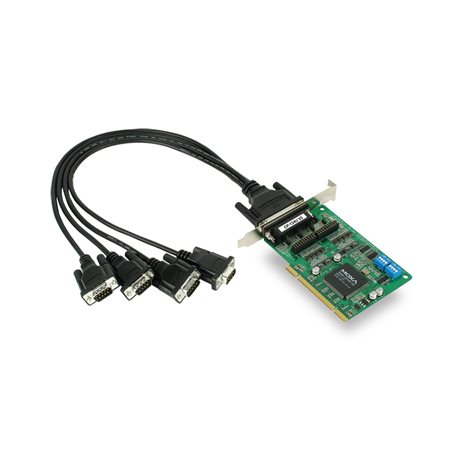

MOXA多串口卡CP-134EL-A-I 系列
CP-134EL-A-I 系列；4 端口 RS-422/485 PCI Express 卡，带 4 kV 浪涌和 2 kV 电气隔离保护
产品介绍
特点和优势
兼容 PCI Express 1.0
串口传输速率最高可达 921.6 kbps
128-byte FIFO 和芯片集成的 S/W 流量控制
适用于 RS-232/422/485 的多种连接线缆和接线盒
支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX
内置 LED 指示灯和管理软件，易于维护
产品介绍
CP-134EL-A-I 是一款智能型 PCI Express 多串口卡，专为 POS 和 ATM 应用而设计，适合工业自动化工程师和系统集成商。CP-134EL-A-I 兼容所有主流的操作系统。板载的 8 个串口均支持高达 921.6 kbps 传输速率，并提供全调制解调器控制信号，以确保与各种串口周边设备兼容。此外，CP-134EL-A-I 符合 PCI Express x1 标准，任何 PCI Express 插槽均适合安装。
智能 RS-485 技术，易于安装和故障排除（专利申请中）
设置 RS-485 网络相对来说是简单的。当打开电源，连接至网络中的设备开始传输和接收数据时，才是挑战的开始。大多数情况下，工程师需要通过在网络的各个重要节点配置上拉/下拉电阻和终端电阻来进一步调整系统。Moxa 全新智能型 RS-485 技术支持两大基本功能，大幅降低网络设置难度：(1) 一键安装 (One-Click Installation)，自动分析网络拓扑，并调整终端电阻和上拉/下拉电阻。(2) 一键故障排除 (One-Click Troubleshooting) 提示您如何修正，使故障的网络恢复运行。
产品规格
串口界面 |
|
通信控制器 |
MU860（兼容 16C550C） |
总线 |
PCI Express 1.0 |
接头 |
DB44母头 |
FIFO |
128 bytes |
最大板载数 |
8 |
端口数量 |
4 |
串口标准 |
RS-422、RS-485 |
波特率 |
50 bps 至 921.6 kbps（支持非标准波特率） |
数据位 |
5、6、7、8 |
停止位 |
1、1.5、2 |
校验位 |
无、偶、奇、Space、Mark |
流量控制 |
无，XON/XOFF |
隔离保护 |
2 KV |
浪涌 |
4 KV |
串口信号 |
|
RS-422 |
Tx+、Tx-、Rx+、Rx-、GND |
RS-485-4w |
Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w |
Data+、Data-、GND |
串口软件特性 |
|
Linux 驱动程序 |
Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x、Linux 内核 4.x、Linux 内核 5.x |
Windows 驱动程序 |
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
Linux 驱动程序 |
Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x |
UNIX 驱动程序 |
Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
电源参数 |
|
输入电流 |
3.414mA @ 3.3VDC |
机械特征 |
|
尺寸 |
67.21 x 103 mm（2.65 x 4.06 英寸） |
LED接口 |
每个端口内置 Tx、Rx LED |
工作环境 |
|
工作温度 |
0 至 55°C（32 至 131°F） |
存储温度（含包装） |
-20 至 85°C（-40 至 185°F） |
相对湿度 |
5 至 95%（非冷凝） |
安规认证 |
|
EMC |
EN 55032/24 |
EMI |
CISPR 32，FCC Part 15B Class B |
EMS |
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m |
声明 |
|
绿色产品 |
RoHS、CRoHS、WEEE |
MTBF |
|
时间 |
433.077小时 |
标准 |
Telcordia (Bellcore) 标准 TR/SR |
