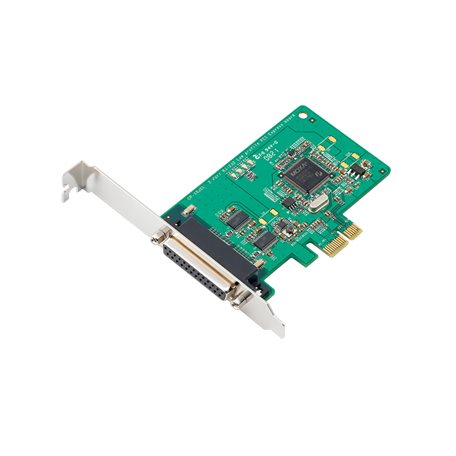

MOXA 多串口卡CP-102E/102EL 系列 2 端口 RS-232 PCI Express 串口卡
CP-102E/102EL 系列；2 端口 RS-232 PCI Express 串口卡
特点和优势
兼容 PCI Express 1.0
串口传输速率最高可达 921.6 kbps
128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
低挡板设计，适合小型 PC
支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX
内置 LED 指示灯和管理软件，易于维护
介绍
CP-102E 和低挡板设计的 CP-102EL 2 端口 PCI Express 多串口卡，专为 POS 和 ATM 应用而设计。Moxa 的 PCI Express 串口卡支持 Windows、Linux 和 UNIX 等多种不同的操作系统，是工业自动化工程师和系统集成商的首选。CP-102E/EL 的 2 个 RS-232 串口均支持高达 921.6 kbps 传输速率，并提供全调制解调器控制信号，以确保与各种串口周边设备兼容。此外，CP-112E/EL 符合 PCI Express x1 标准，任何 PCI Express 插槽均适合安装。
更小的规格
CP-102EL 是一款低挡板设计板卡，兼容任何 PCI Express 插槽。CP-102EL 卡仅需 3.3 VDC 电源输入，适合任何尺寸的 PC 主机，从鞋盒大小至标准规格皆可。
提供 Windows、Linux 和 UNIX 驱动程序
Moxa 持续支持各种操作系统，CP-102E/EL 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux 驱动程序，并支持 WEPOS 等其他嵌入式应用操作系统。
规格
串口界面 |
|
通信控制器 |
MU860（兼容 16C550C） |
总线 |
PCI Express 1.0 |
接头 |
CP-102E：2 x DB9 公头CP-102EL：DB25 母头 |
FIFO |
128 bytes |
最大板载数 |
8 |
端口数量 |
2 |
串口标准 |
RS-232 |
波特率 |
50 bps 至 921.6 kbps（支持非标准波特率） |
停止位 |
1、1.5、2 |
校验位 |
无、偶、奇、Space、Mark |
流量控制 |
无，RTS/CTS、XON/XOFF |
串口信号 |
|
RS-232 |
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
串口软件特性 |
|
Windows 驱动程序 |
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
Linux 驱动程序 |
Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x |
UNIX 驱动程序 |
QNX 6、Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6
|
电源参数 |
|
输入电流 |
CP-102E：520 mA @ 3.3 VDCCP-102EL-DB9M：552 mA @ 3.3 VDC |
机械特征 |
|
尺寸 |
CP-102E：85.04 x 1000 mm（3.35 x 3.94 英寸）CP-102EL-DB9M：67.21 x 100 mm（2.65 x 3.94 英寸） |
LED接口 |
|
LED 指示灯 |
每个端口内置 Tx、Rx LED |
工作环境 |
|
工作温度 |
0 至 55°C（32 至 131°F） |
存储温度（含包装） |
-20 至 85°C（-4 至 185°F） |
相对湿度 |
5 至 95%（非冷凝） |
安规认证 |
|
EMC |
EN 55032/24 |
EMI |
CP-102E：CISPR 32，FCC Part 15B Class ACP-102EL-DB9M：CISPR 32，FCC Part 15B Class B |
EMS |
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/mIEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kVIEC 61000-4-5 Surge：电源：2 kVIEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/mIEC 61000-4-8 PFMF |
声明 |
|
绿色产品 |
RoHS、CRoHS、WEEE |
MTBF |
|
时间 |
4,947,552 小时 |
标准 |
Telcordia (Bellcore) 标准 TR/SR |
