MOXA多串口卡CP-104UL/104JU 系列
- 4 端口 RS-232 智能型通用 PCI 串口卡

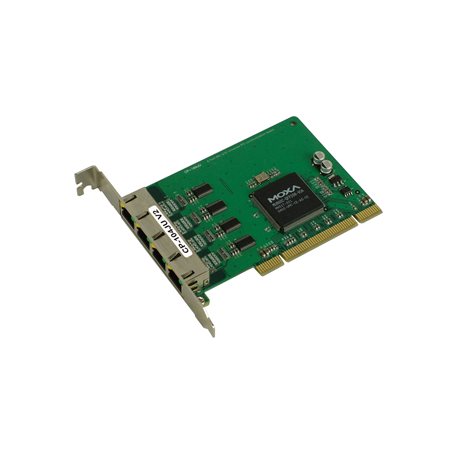

CP-104UL/104JU 系列
4 端口 RS-232 智能型通用 PCI 串口卡
特点和优势
超过 800 kbps 的高效数据吞吐量
串口传输速率最高可达 921.6 kbps
128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
兼容 3.3/5 V PCI 和 PCI-X
支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX
-40 至 85°C 宽温型号可选
产品介绍
CP-104UL 和 CP-104JU 4 端口通用 PCI 多串口卡，专为 POS 和 ATM 应用而设计。此系列串口卡支持 Windows、Linux 和 UNIX 等多种不同的操作系统，是工业自动化工程师和系统集成商的首选。此外，板载的每个 RS-232 串口均支持高达 921.6 kbps 传输速率。CP-104UL 和 CP-104JU 提供全调制解调器控制信号，以确保与各种串口周边设备兼容，同时支持 3.3 V 和 5 V PCI 总线，使其几乎可以安装在任何 PC 服务器中。
内置 LED 指示灯
产品规格
串口界面 | |
通信控制器 | MU860（兼容 16C550C） |
总线 | 32位通用PCI |
接头 | CP-104UL 系列：DB44 母头 CP-104JU 系列：4 x RJ45 |
FIFO | 128 bytes |
最大板载数 | 8 |
端口数量 | 4 |
串口标准 | RS-232 |
波特率 | 50 bps 至 921.6 kbps（支持非标准波特率） |
数据位 | 5、6、7、8 |
停止位 | 1、1.5、2 |
校验位 | 无、偶、奇、Space、Mark |
流量控制 | 无，RTS/CTS、XON/XOFF |
串口信号 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
串口软件特性 | |
Linux 驱动程序 | Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x |
Windows 驱动程序 | DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驱动程序 | QNX 6、SCO OpenServer、UnixWare 7、Solaris 10、FreeBSD |
电源参数 | |
输入电流 | CP-104UL 系列：120 mA @ 5 VDCCP-104JU 系列：135 mA @ 5 VDC |
机械特征 | |
尺寸 | CP-104UL 系列：64.4 x 120 mm（2.53 x 4.72 英寸）CP-104JU 系列：83 x 120 mm（3.27 x 4.72 英寸） |
LED接口 | |
LED 指示灯 | 每个端口内置 Tx、Rx LED |
工作环境 | |
工作温度 | 0 至 55°C（32 至 131°F） |
存储温度（含包装） | -20 至 85°C（-40 至 185°F） |
相对湿度 | 5 至 95%（非冷凝） |
安规认证 | |
EMC | EN 55032/24 |
EMI | CISPR 32，FCC Part 15B Class B |
EMS | IEC 61000-4-2 ESD：接触：4 kV；空气：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/mIEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kVIEC 61000-4-5 Surge：电源：2 kVIEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/mIEC 61000-4-8 PFMF |
声明 | |
绿色产品 | RoHS、CRoHS、WEEE |
MTBF | |
时间 | 3,601,447 小时 |
