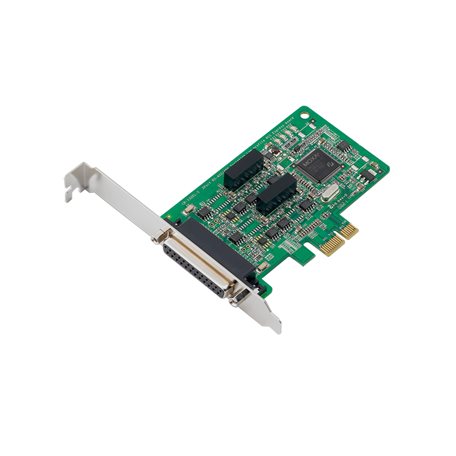

MOXA多串口卡CP-132EL 系列
-
CP-132EL 系列
2 端口 RS-422/485 PCI Express 卡，可选带 2 kV 光电隔离保护
CP-132EL 系列；2 端口 RS-422/485 PCI Express 卡，可选带 2 kV 光电隔离保护
特点和优势
兼容 PCI Express 1.0
串口传输速率最高可达 921.6 kbps
128-byte FIFO 和芯片集成的 S/W 流量控制
低挡板设计，适合小型 PC
支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX
内置 LED 指示灯和管理软件，易于维护
产品介绍
P-132EL 和 CP-132EL-I 2 端口 PCI Express 多串口卡，专为工业自动化系统中的长距离、基于 PC 的多点数据采集应用而设计。
RS-485 多点通信，1.2 km 距离内可连接多达 31 台设备
CP-132EL/EL-I 具备 2 个 RS-422/485 串口，每个串口支持高达 921.6 kbps 传输速率。在 RS-485 模式下，串口可通过菊花链方式，在 1.2 km 通信距离内连接多达 31 台 RS-485 设备。用户可选择 CP-132EL-I 用于长距离 RS-485 通信，产品提供 2 kV 电气隔离保护，可防止设备损坏。
提供 Windows、Linux 和 UNIX 驱动程序
Moxa 持续支持各种操作系统，CP-132EL/EL-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驱动程序，并支持 WEPOS 等其他嵌入式应用操作系统。
产品规格
串口界面 |
|
通信控制器 |
兼容 16C550C |
总线 |
PCI Express 1.0 |
接头 |
DB25母头 |
FIFO |
128 bytes |
最大板载数 |
8 |
端口数量 |
2 |
串口标准 |
RS-422、RS-485 |
波特率 |
50 bps 至 921.6 kbps（支持非标准波特率） |
数据位 |
5、6、7、8 |
停止位 |
1、1.5、2 |
校验位 |
无、偶、奇、Space、Mark |
流量控制 |
无、XON、XOFF |
隔离保护 |
CP-132EL-I-DB9M：2 kV |
串口信号 |
|
RS-422 |
Tx+、Tx-、Rx+、Rx-、GND |
RS-485-4w |
Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w |
Data+、Data-、GND |
串口软件特性 |
|
Linux 驱动程序 |
Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x、Linux 内核 4.x、Linux 内核 5.x |
Windows 驱动程序 |
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驱动程序 |
Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
电源参数 |
|
输入电流 |
CP-132EL-DB9M：548 mA @ 3.3 VDCCP-132EL-I-DB9M：636 mA @ 3.3 VDC |
机械特征 |
|
尺寸 |
CP-132EL-DB9M：67.21 x 101.97 mm（2.65 x 4.08 英寸）CP-132EL-I-DB9M：67.21 x 103.97 mm（2.65 x 4.16 英寸） |
LED接口 |
|
LED 指示灯 |
每个端口内置 Tx、Rx LED |
工作环境 |
|
工作温度 |
0 至 55°C（32 至 131°F） |
存储温度（含包装） |
-20 至 85°C（-4 至 185°F） |
相对湿度 |
5 至 95%（非冷凝） |
安规认证 |
|
EMC |
EN 55032/24 |
EMI |
CISPR 32，FCC Part 15B Class B |
EMS |
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/mIEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kVIEC 61000-4-5 Surge：电源：2 kVIEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/mIEC 61000-4-8 PFMF |
国际认证 |
CP-16OU：KC |
声明 |
|
绿色产品 |
RoHS、CRoHS、WEEE |
MTBF |
|
时间 |
CP-132EL-DB9M：4,147,133 小时CP-132EL-I-DB9M：1,681,099 小时 |
标准 |
Telcordia (Bellcore) 标准 TR/SR |
