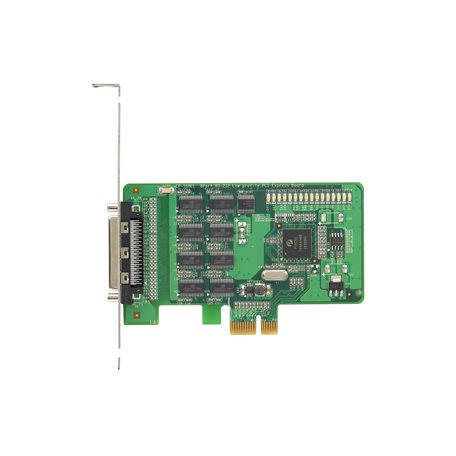

MOXA多串口卡CP-168EL-A

    8 端口 RS-232 PCI Express 串口卡

CP-168EL-A；8 端口 RS-232 PCI Express 串口卡

MOXA多串口卡CP-168EL-A

特点和优势

  •  兼容 PCI Express 1.0

  •  串口传输速率最高可达 921.6 kbps

  •  128-byte FIFO 和芯片集成的 H/W、S/W 流量控制

  •  适用于 RS-232/422/485 的多种连接线缆和接线盒

  •  低挡板设计，适合小型 PC

  •  可为多种操作系统提供驱动程序，包括 Windows、Linux 和 UNIX

  •  借助内置 LED 和管理软件实现轻松维护

产品介绍

CP-168EL-A 属于智能型 8 端口 PCI Express 卡，专为 POS 和 ATM 应用而设计。它是工业自动化工程师和系统集成商的不二选择，支持多种不同操作系统，包括 Windows、Linux，甚至 UNIX。此外，该板的八个 RS-232 串口均支持高达 921.6 kbps 的波特率。CP-168EL-A 可提供全调制解调器控制信号，以确保与各种串口周边设备兼容。其 PCI Express x1 分类允许将其安装在任何 PCI Express 插槽中。

紧凑型设计

CP-168EL-A 是一款低挡板设计板卡，可与任何 PCI Express 插槽兼容。该卡仅需 3.3 VDC 电源，适合任何尺寸的 PC 主机，从鞋盒大小至标准规格皆可。

提供 Windows、Linux 和 UNIX 驱动程序

Moxa 继续支持多种操作系统，CP-168EL-A 卡也不例外。我们为所有 Moxa 卡提供可靠的 Windows 和 Linux/UNIX 驱动程序，并支持 WEPOS 等其他嵌入式应用操作系统。

产品规格

串口界面

通信控制器

 兼容 16C550C

总线

PCI Express 1.0

接头

VHDCI 68

FIFO

128 bytes

每台PC最多卡数

8

端口数量

8

串口标准

RS-232

波特率

50 bps 至 921.6 kbps（支持非标准波特率）

数据位

5、6、7、8

停止位

1、1.5、2

校验位

无、偶、奇、Space、Mark

流量控制

无、RTS/CTS、XON/XOFF

串口信号

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND、RI（可选）

串口软件特性

Linux 驱动程序

Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x、Linux 内核 4.x、Linux 内核 5.x

Windows 驱动程序

DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

UNIX 驱动程序

Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

电源参数

输入电流

1,225 mA @ 3.3 VDC

机械特征

尺寸

64.4 x 102 mm（2.54 x 4.02 英寸）

LED接口

LED 指示灯

每个端口内置 Tx、Rx LED

工作环境

工作温度

0 至 55°C（32 至 131°F）

存储温度（含包装）

 -20 至 85°C（-4 至 185°F）

相对湿度

 5 至 95%（非冷凝）

安规认证

EMC

EN 55032/24

EMI

CISPR 32，FCC Part 15B Class B

EMS

IEC 61000-4-2 ESD：接触：4 kV；空气：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/mIEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kVIEC 61000-4-5 Surge：电源：2 kVIEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/mIEC 61000-4-8 PFMF

绿色产品

RoHS、CRoHS、WEEE

MTBF

时间

2,351,336 小时

标准

Telcordia (Bellcore) 标准 TR/SR
