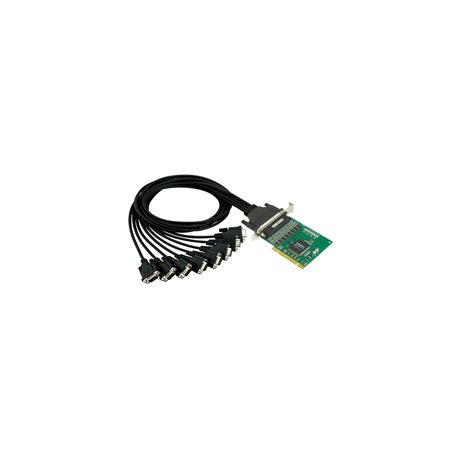

CP-168U 系列 ;8 端口 RS-232 通用 PCI 串口卡
产品介绍
CP-168U 是一款智能型 8 端口通用 PCI 多串口卡,专为 POS 和 ATM 应用而设计。此产品支持 Windows、Linux 和 UNIX 等多种不同的操作系统,是工业自动化工程师和系统集成商的首选。此外,板载的 8 个 RS-232 串口均支持高达 921.6 kbps 传输速率。CP-168U 提供全调制解调器控制信号,以确保与各种串口周边设备兼容,同时支持 3.3 V 和 5 V PCI 总线,使其几乎可以安装在任何 PC 服务器中。
产品规格
串口界面 | |
通信控制器 | MU560(兼容 16C550C) |
总线 | 32位通用PCI |
接头 | DB62母头 |
FIFO | 128 bytes |
最大板载数 | 8 |
端口数量 | 8 |
串口标准 | RS-232 |
波特率 | 50 bps 至 921.6 kbps |
数据位 | 5、6、7、8 |
停止位 | 1、1.5、2 |
校验位 | 无、偶、奇、Space、Mark |
流量控制 | 无、RTS/CTS、XON/XOFF |
串口信号 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND、 |
串口软件特性 | |
Linux 驱动程序 | Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x、Linux 内核 4.x、Linux 内核 5.x |
Windows 驱动程序 | DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驱动程序 | Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
电源参数 | |
输入电流 | 180 mA @ 5 VDC |
机械特征 | |
尺寸 | 82.4 x 120 mm(3.22 x 4.72 英寸) |
LED接口 | |
LED 指示灯 | 每个端口内置 Tx、Rx LED |
工作环境 | |
工作温度 | CP-168U:0 至 55°C(32 至 131°F) CP-168U-T:-40 至 85°C(-40 至 185°F) |
存储温度(含包装) | -40 至 85°C(-4 至 185°F) |
相对湿度 | 5 至 95%(非冷凝) |
安规认证 | |
EMC | EN 55032/24 |
EMI | CISPR 32,FCC Part 15B Class B |
EMS | IEC 61000-4-2 ESD:接触:4 kV;空气:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/mIEC 61000-4-4 EFT:电源:1 kV; |
国际认证 | CP-16OU:KC |
声明 | |
绿色产品 | RoHS、CRoHS、WEEE |
MTBF | |
时间 | 280,854 小时 |
标准 | Telcordia (Bellcore) 标准 TR/SR |
