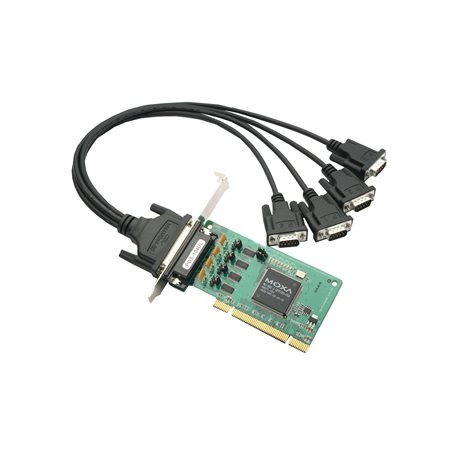

POS-104UL 系列;4 端口 RS-232 通用 PCI 卡,支持串口供电
超过 800 kbps 的高效数据吞吐量
各端口电源选项:5 V(输出)、12 V(输出)和 RI(输入)
通过总线或电源为串口供电
串口传输速率最高可达 921.6 kbps
128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
兼容 3.3/5 V PCI 和 PCI-X
低挡板设计,适合紧凑型 PC
支持多种操作系统驱动程序,包括 Windows、Linux 和 UNIX
-40 至 85°C 宽温型号可选
产品介绍
POS-104UL 是智能型 4 端口通用 PCI 串口卡,专为 POS 和 ATM 应用而设计,适合工业自动化工程师和系统集成商。 POS-104UL 兼容所有主流操作系统。此外,4 个 RS-232 串口均支持高达 921.6 kbps 的数据传输速率,并提供全调制解调器控制信号,以确保与各种串口周边设备兼容。POS-104UL 为每个串口提供 5 V 或 12 V 电源,并可使用 3.3 V 和 5 V PCI 总线,使其适合安装在大部分 PC 服务器中。、
产品规格
串口界面 | |
通信控制器 | MU860(兼容 16C550C) |
波特率 | 50 bps 至 921.6 kbps |
总线 | 32位通用PCI |
接头 | DB44 母头 |
数据位 | 5、6、7、8 |
流量控制 | 无、RTS/CTS、XON/XOFF |
最大板载数 | 8 |
端口数量 | 4 |
校验位 | 无、偶、奇、Space、Mark |
串口标准 | RS-232 |
串口信号 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND、RI(可选) |
串口软件特性 | |
Linux 驱动程序 | Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x、Linux 内核 4.x、Linux 内核 5.x |
Windows 驱动程序 | DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驱动程序 | Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
电源参数 | |
输出电源额定值 | 1 A @ 5 V,1 A @ 12 V(每端口) |
机械特征 | |
尺寸 | 64.4 x 120 mm(2.53 x 4.72 英寸) |
工作环境 | |
工作温度 | POS-104UL-DB9M:0 至 55°C(32 至 131°F)POS-104UL-T:-40 至 85°C(-40 至 185°F) |
存储温度(含包装) | -40 至 85°C(-40 至 185°F) |
相对湿度 | 5 至 95%(非冷凝) |
安规认证 | |
EMC | EN 55032/24 |
EMI | CISPR 32,FCC Part 15B Class B |
EMS | IEC 61000-4-2 ESD:接触:4 kV;空气:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/mIEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kVIEC 61000-4-5 Surge:电源:2 kVIEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/mIEC 61000-4-8 PFMF |
绿色产品 | RoHS、CRoHS、WEEE |
MTBF | |
时间 | 2,124,022 小时 |
标准 | Telcordia (Bellcore) 标准 TR/SR |
