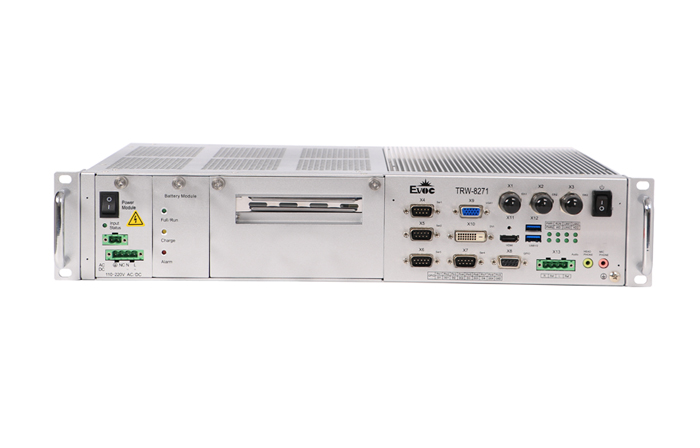

研祥2U 19＂上架型整机 TRW-8271
- TRW-8271是一款2U 19寸上架型整机
采用高性能低功耗处理器，能应用在宽温环境下，并满足欧洲铁路应用标准EN50155关于电磁兼容性，冲击和振动测试试验的要求，是一款面向铁路、地铁旅客信息系统（PIS）的产品。
- 第六代嵌入式低功耗、高性能平台
- 易维护的整体拆卸式扩展仓设计
- 高可靠、长寿命超级电容
- 高品质铁路专用M12网络接口
- 满足EN50155欧洲铁路标准
| 系统配置 | 处理器 | 板载Intel®Core™ i7-6822EQ 2.0GHz（最大2.8GHz) 四核八线程板载Intel®Core™ i5-6442EQ 1.9GHz（最大2.7GHz) 四核四线程 |
| 芯片组 | Intel CM236 | |
| 内存 | 板载DDR4 2133MHz 4GB内存1个SODIMM插槽（最大支持16GB） | |
| 存储 | 1个mSATA接口4个SATA 硬盘接口 | |
| 显示 | 1个VGA接口1个DVI-D接口1个HDMI接口 | |
| I/O接口 | 网络 | 2个M12-A 10/100/1000Mb网络1个M12-A 10/100/1000Mb网络(可选) |
| 串行接口 | 2个DB9隔离串口（支持RS-232/422/485 模式选择，默认全部为RS-232）2个DB9串口（支持RS-232/422/485 模式选择，默认全部为RS-232） | |
| GPIO | 8路GPIO（DB9母头） | |
| USB | 2个USB3.0 Type-A接口 | |
| 音频 | Line in、Line Out1个Audio(凤凰端子) | |
| 扩展总线 | 1个32bit PCI或1个PCIeX16(PCIeX4信号)1个Mini-PCIe1个SIM | |
| 工作温度 | -25℃～+55℃；5%～ 90% 40℃（非凝结状态） | |
| 存储环境 | -40℃～+70℃ ； 5%～90% 40℃（非凝结状态） | |
| 电源 | 可抽拔AC、DC90-260V输入(凤凰端子、可兼容M23航空头)铅酸蓄电池超级电容(放电时间：≥90S)可选 | |
| 外形尺寸(W×H×D) | 482.4mm x88mm x 260mm | |
| 料号 | 型号 | 描述 |
0010-112911 | TRW-8271-01 | Intel i7-6822EQ 2.0GHz/4GB DDR4/128GB mSATA/2个M12/4个SATA硬盘位/PCI/DC110V/蓄电池 |
0010-112921 | TRW-8271-02 | Intel i5-6442EQ 1.9GHz/4GB DDR4/128GB mSATA/2个M12/4个SATA硬盘位/PCIe/DC110V/蓄电池 |
1040-100411 | TRW-BATTERY-03 | 铅酸蓄电池模块 |
2100-112401 | 超级电容模块 | 超级电容模块/12V/30W/90S |
1040-100421 | TRW-POWER-03 | 110V/DC电源模块 配件：电源端子排 |
