研祥2U标准上架型多网口行业专用整机SPC-8271B

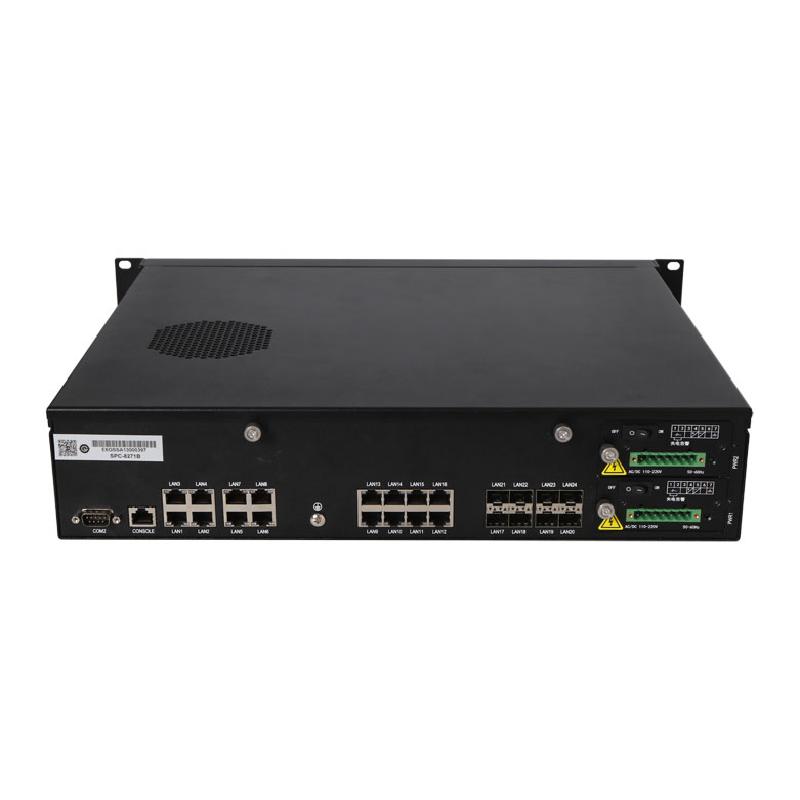

    SPC-8271B为一款满足IEC61850标准的19”2U标准上架型多网口行业专用整机。机箱前面板采用钣金面板贴PVC膜，整机 散热设计优良，EMC性能满足国家电力4级要求。主板采用C236平台，板载Intel® E3-1225V6至强处理器，配备16GB DDR4 内存，256GB SSD固态盘及1TB 企业级机械硬盘双存储，支持AC/DC110V/220V冗余双电源接口。采用多网口设计，在2U标 准整机后端提供24个网口（其中16个电口，8个光口），支持Windows、Linux、国产麒麟等多种操作系统。
    • Intel® E3-1225V6，4核，主频3.3GHz
    • 16G DDR4内存
    • 多网口设计：22网口（16电口8光口 不含SFP）
    • 2串口（1个RS-232 RJ45 CONSOLE口/1个RS-485 标准DB9串口）
    • 150W冗余电源，同时支持AC/DC 110V～220V 输入
    • EMC性能满足国家电力4级要求
微处理器 板载Intel® E3-1225V6处理器
芯片组 Intel® C236
内存 提供2条DDR4内存插槽，单条最大内存容量8GB，最大支持内存容量16GB
存储 存储1：256GB 2.5寸MLC SSD硬盘存储2：1TB 3.5寸企业级机械硬盘
IO接口 网口：多达24个网络接口（板载8个电口，另可通过网络模块扩展16口，光口电口可选）串口：1个RS-485串口，标准DB9形式;1个RS-232 CONSOLE口，RJ45形式内置IO：内置VGA、USB调试接口, 提供1个PCIE X8扩展槽
电源 150W冗余电源，AC/50Hz，110V～220V； DC，110V～220V 每个电源模块提供1个4Pin凤凰端子电源输入接口，1个2Pin凤凰端子断电报警信号硬接点输出接口
机箱结构 外形尺寸 （不含挂耳） 428.4mm（宽）×88 mm（高）×375mm（深）
净重 约11.8kg（不包含包装、配件重量）
颜色 设备颜色：黑色
环境规格 温度 工作温度：-5℃～+45℃ 存储温度：-25℃～+70℃
湿度 湿度恒定湿热 ：40℃，95%RH（非凝结状态）
机械规格 环境适应性 抗振动：能承受严酷等级为I级的振动响应实验. （应能承受频率f≤10Hz时振幅为0.3mm及f＞10～150Hz时加 速度为1m/sp的振动）抗冲击：能承受严酷等级为I级的冲击实验
安全性 满足GB4943的基本要求
可靠性 平均无故障工作时间：MTBF≥50000h 平均维修时间：MTTR≤0.5h
电磁兼容性 符合国际标准IEC 61850《变电站通讯网络和系统》符合国标GB/T 15153-1《远动设备及系统》辐射骚扰：GB 9254-2008 A级传导骚扰：GB 9254-2008 A级GB/T 17626.2.2006 静电放电（IV）级GB/T 17626.4-2006 脉冲群抗扰度（IV）级GB/T 17626.5-2008 浪涌（冲击）抗扰度（IV）级GB/T 17626.6-2008 传导抗扰度（III）级GB/T 17626.12-1998 振荡波抗扰度试验（ III）级GB/T 17626.3-2006 射频电磁场辐射抗扰度（III）级GB/T 17626.9-1998脉冲磁场抗扰度（V）级GB/T 17626.10-1998阻尼振荡磁场抗扰度（V）级GB/T 17626.8-2006工频磁场扰抗扰度（V）级GB/T 17626.11-2008电压暂降、短时中断和电压变化试验（能承受规定电压暂降100%、持续时间10ms）
操作系统 Linux、国产麒麟系统、Windows 7）
