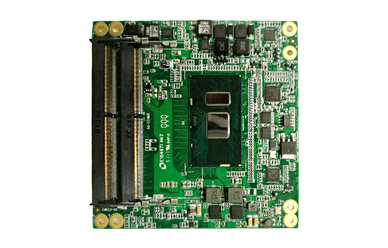

研祥COM EXPRESS主板 INTEL第六代SKYLAKE-U架构COM-1818

    COM-1818CLNAR模块采用COM Express2.0总线标准中Type6 Connector Layout，板载Intel第六代高性能低功耗Skylake-U架构的Core 及Celeron的处理器

具有强大的运算能力，支持高性能DDR4内存。可广泛应用于通信、自动化、医疗等领域，客户可通过需求来设计开发自 己的载板。

  • 主板采用Intel第六代Skylake-U架构,板载Intel Celeron 3955U 、Intel Core I3-6100U 2.3GHz、 I5-6300U 2.4GHz、I7-6600U 2.6GHz
  • 支持双通道DDR4 1866/2133MHz  SO-DIMM内存插槽，内存容量可达32GB
  • 支持8个USB 2.0,4个USB 3.0、2个串口、2个SATA3.0
  • 支持VGA、双通道24BIT LVDS、HDMI、DVI、DP等多种显示，最多支持3通道独立显示
  • 支持2*PCIE*4 or 1*PCIE*4+1PCIE*4；SPI、I2C、SMBUS、LPC等总线
  • 支持宽压电源供电（8.5v-20v）
  • 工作温度支持-40℃～85℃
产品规格
处理器板载Intel Celeron 3955U 2.0Ghz 、Intel Core I3-6100U 2.3GHz、I5-6300U 2.4GHz、I7-6600U 2.6GHz
芯片组Skylake-U
内存支持双通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB（非ECC）
显示接口支持VGA 、双通道24BIT LVDS、HDMI、DVI、DP等多种显示，最多支持3路独立显示
音频支持 HDA
LAN1个10/100/1000 Mbps网口(Intel I219V)，支持网络唤醒
I/O 接口8个USB2.0接口，4个USB 3.0接口，2个串口，8路输入/输出I/O接口
存储器2个SATA 3.0接口
扩展总线2*PCIE*4 or 1*PCIE*4+1PCIE*4；SPI、I2C、SMBUS、LPC等总线
工作温度0℃～60℃(可扩展-40℃～85℃)；5%～95%（非凝结状态）
存储环境-40℃～85℃，5%～95%（非凝结状态）
看门狗255 级，可编程秒 / 分，超时中断或系统复位
电源8.5V-20V宽压供电
尺寸（W×Dx H）95mm x 95mm

订购信息

料号型号描述

0030-021801

COM-1818CLNAR-3955U

COM Express Basic Type 6模块/ 板载Intel Celeron 3955U 2.0GHzCPU/支持双通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、双通道24BIT LVDS、HDMI、DVI、DP等多种显示，最多支持3路独立显示/1 个千兆网口/8个USB2.0/4个USB3.0/2个SATA3.0 /一个8路的GPIO/I2C扩展总线、LPC、SPI、SMbus扩展总 线/2*PCIE*4or1*PCIE*4+1PCIE*4扩展

0030-021811

COM-1818CLNAR-I36100U

COM Express Basic Type 6模块/ 板载Intel Core i3-6100U 2.3GHzCPU/支持双通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、双通道24BIT LVDS、HDMI、DVI、DP等多种显示，最多支持3路独立显示/1 个千兆网口/8个USB2.0/4个USB3.0/2个SATA3.0 /一个8路的GPIO/I2C扩展总线、LPC、SPI、SMbus扩展总 线/2*PCIE*4or1*PCIE*4+1PCIE*4扩展

0030-022061

COM-1818CNAR-I36100U

COM Express Basic Type 6模块/ 板载Intel Core i3-6100U 2.6GHzCPU/支持双通道DDR4 1866/2133MHz SO- DIMM,UP to 32GB/显示接口自己定义/1个千兆网口/8个USB2.0/4个USB3.0/2个SATA3.0 /一个8路的GPIO/I2C扩展 总线、LPC、SPI、SMbus扩展总线/2*PCIE*4or1*PCIE*4+1PCIE*4扩展

0030-021821

COM-1818CLNAR-56300U

COM Express Basic Type 6模块/ 板载Intel Core i5-6300U 2.4GHzCPU/支持双通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、双通道24BIT LVDS、HDMI、DVI、DP等多种显示，最多支持3路独立显示/1 个千兆网口/8个USB2.0/4个USB3.0/2个SATA3.0 /一个8路的GPIO/I2C扩展总线、LPC、SPI、SMbus扩展总 线/2*PCIE*4or1*PCIE*4+1PCIE*4扩展

0030-022051

COM-1818CNAR-I56300U

COM Express Basic Type 6模块/ 板载Intel Core i5-6300U 2.6GHzCPU/支持双通道DDR4 1866/2133MHz SO- DIMM,UP to 32GB/显示接口自己定义/1千兆网口/8个USB2.0/4个USB3.0/2个SATA3.0 /一个8路的GPIO/I2C扩展总 线、LPC、SPI、SMbus扩展总线/2*PCIE*4or1*PCIE*4+1PCIE*4扩展

0030-021781

COM-1818CLNAR-I76600U

COM Express Basic Type 6模块/ 板载Intel Core i7-6600U 2.6GHzCPU/支持双通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、双通道24BIT LVDS、HDMI、DVI、DP等多种显示，最多支持3路独立显示/1 个千兆网口/8个USB2.0/4个USB3.0/2个SATA3.0 /一个8路的GPIO/I2C扩展总线、LPC、SPI、SMbus扩展总 线/2*PCIE*4or1*PCIE*4+1PCIE*4扩展

0030-021791

COM-1818CNAR-I76600U

COM Express Basic Type 6模块/ 板载Intel Core i7-6600U 2.6GHzCPU/支持双通道DDR4 1866/2133MHz SO- DIMM,UP to 32GB/显示接口自己定义/1个千兆网口/8个USB2.0/4个USB3.0/2个SATA3.0 /一个8路的GPIO/I2C扩展 总线、LPC、SPI、SMbus扩展总线/2*PCIE*4or1*PCIE*4+1PCIE*4扩展

  • 工作温度支持-40℃～85℃
