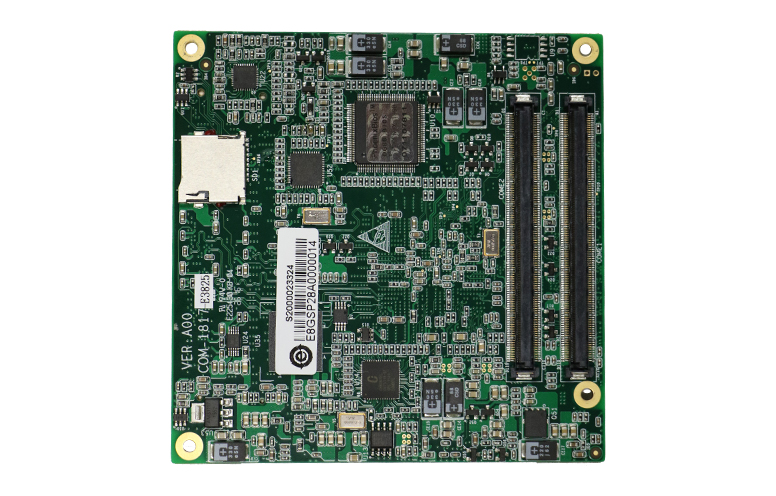

研祥基于BAY TRAIL平台的COM主板COM-1817
- COM-1817CLNA主板是采用Type6标准的COM Express Compact Module
采用INTEL成熟的BayTrail平台， 板载IntelJ1900、E3845、E3825 的低功耗 CPU，具有强大的运算能力，可广泛应用于通信、自动化、医疗等领域，满足客户多方面的需求
订购信息
- COM Express Compact 尺寸：95mm*95mm；
- 板载J1900 2.0G四核，E3845 1.9G四核，E3825 1.33G处理器；
- 支持双通道DDR3L 1333/1600MHz 内存，高达8GB；
- 支持VGA、双通道24BIT LVDS、HDMI、DVI、DP等多种显示；
- 3个PCI_Ex1、LPC、SMBUS、I2C总线；
- 支持8个USB （1个USB 3.0）；
| 处理器 | 板载 J1900 2.0GHz四核，E3845 1.9GHz 四核，E3825 1.33GHz处理器 |
| 芯片组 | Intel Bay Trail |
| 内存 | 支持双通道 DDR3L 1333/1600MHz SO-DIMM,UP to 8GB |
| 显示接口 | 支持 VGA 、双通道 24BIT LVDS、HDMI、DVI、DP等多种显示 |
| 音频 | 支持 HDA |
| LAN | 1 个 10/100/1000 Mbps 网口，支持网络唤醒 |
| I/O 接口 | 8 个 USB2.0 接口 , 1个 USB 3.0 接口，2 个串口 ,8 路输入 / 输出 I/O 接口 |
| 存储器 | 2个SATA 2.0接口 一个SD接口（J1900无此接口 ） 板载4GB FLASH(可选） |
| 扩展总线 | 3个 PCI_Ex1 |
| 工作温度 | 0℃～ 60℃ ( 可扩展 -40℃～ 85℃ )；5% ～ 95%（非凝结状态） |
| 存储环境 | -40℃～ 85℃ , 5% ～ 95%（非凝结状态） |
| 看门狗 | 255 级，可编程秒 / 分，超时中断或系统复位 |
| 电源 | 单 12V 供电或者 5VSB、12V 供电 |
| 尺寸（W×D x H） | 95mm x 95mm |
| 料号 | 型号 | 描述 |
0030-021051 | COM-1817-J1900 | COM Express Compact Type 6模块/板载Intel J1900 2.0 Ghz四核CPU/ Bay Trail芯片组/支持双通道DDR3L内存/ VGA、LVDS、HDMI显示/2×SATA/1个千兆网口/7×USB 2.0/1×USB 3.0/2个RS 232/1×HD A/1x8bit GPIO/3个 PCIex1 |
0030-021041 | COM-1817-E3845 | COM Express Compact Type 6模块/ 板载Intel E3845 1.91GHz四核CPU/ Bay Trail芯片组/支持双通道DDR3L内 存/VGA、LVDS、HDMI显示/2×SATA/1个千兆网口/8×USB 2.0/1×USB 3.0/2个RS 232/1×HD A/1x8bit GPIO/3个 PCIex1 |
0030-021031 | COM-1817-E3825 | COM Express Compact Type 6模块/ 板载Intel E3825 1.33GHz双核核CPU/ Bay Trail芯片组/支持双通道DDR3L内 存/VGA、LVDS、HDMI显示/2×SATA/1个千兆网口/7×USB 2.0/1×USB 3.0/2个RS 232/1×HD A/1x8bit GPIO/3个 PCIex1 |
1030-100761 | COM-1817散热器模块 | COM-1817散热器模块 |
0050-001591 | EDB-COM08 | 底板料号 |
