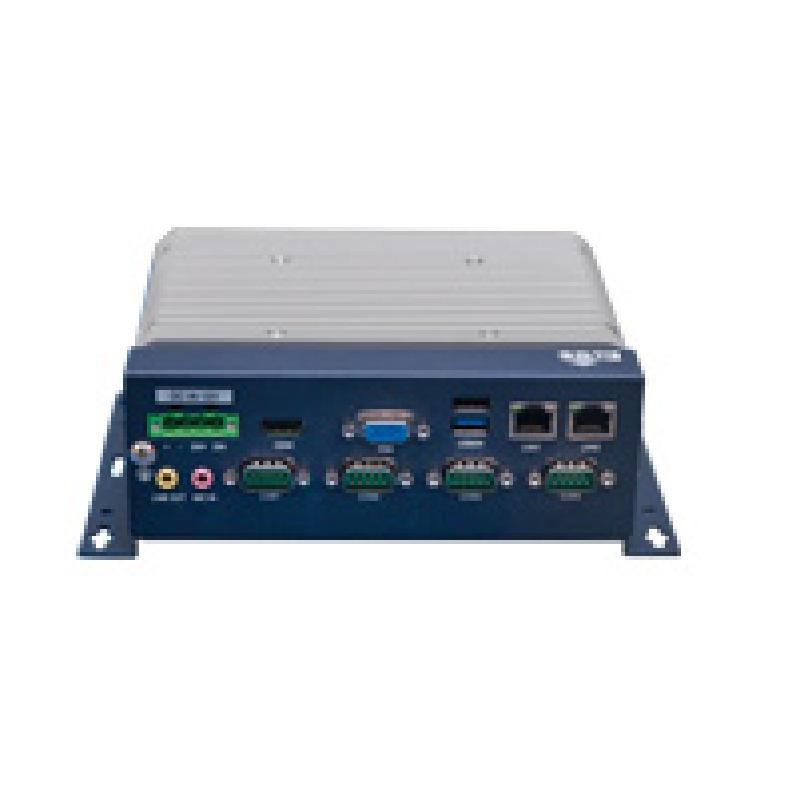

研祥小体积高性能无风扇嵌入式系统 M50B
-
M50B是一款小体积高性能无风扇嵌入式产品，板载第六代Intel® Core™ i7/i5/i3 U系列处理器、板载J1900处理器+BayTrail平台芯片技术方案、板载Intel® Celeron ™J6412/ Intel® Atom™ X6425E处理器，支持WIN7（64bit）、WIN10、LINUX等操作系统，整机结构简单，外形尺寸小巧，无风扇设计，具有优良的密封防尘、散热与抗振性能,主要应用于机械检测设备、工业自动化控制、机器人控制器等各种嵌入式智能领域。
- 全密闭无风扇
- 小尺寸
- 低功耗高性能
- 宽温工作
- 接口丰富可扩展
| 系统配置 |
处理器 |
M50B-E:Intel® Celeron J1900 2.0Ghz四核、 Intel® Celeron ™ J6412/ Intel® Atom™ X6425E处理器，板载不可更换 |
| M50B-H:支持Intel® I3-6100U/I5-6300U/ I7-6600U处理器，板载不可更换 |
||
| 芯片组 |
M50B-E:Intel® BayTrail、Elkhart lake |
|
| M50B-H:Intel® SkyLake-U |
||
| 内存 |
BayTrail: 支持1个SO-DIMM槽；标配4GB, 插槽最大支持8GB，整机内存最大支持8GB |
|
| Elkhart lake：支持1个260 Pin DDR4 SO-DIMM槽， 插槽最大支持32GB，整机内存最大支持32GB; |
||
| I/O接口 |
网口 |
2个RJ45 10/100/1000Mbps网络接口，最大可扩展至4个网口,LAN1支持网络唤醒 |
| 显示 |
提供1个VGA、1个HDMI显示，支持双显； |
|
| USB |
BayTrail:最大支持1个USB3.0+5个USB2.0接口； SkyLake-U：最大支持2个USB3.0+4个USB2.0接口 |
|
| COM |
2~4个串口,COM1~COM4,RS232/485/422可选 |
|
| Audio |
1组Audio接口(支持MIC-IN、LINE-OUT) |
|
| 扩展总线 |
主板集成 |
1个M.2 key E槽（实现WIFI功能）； 1个M-SATA插槽（实现4G 或存储功能，4G功能和存储扩展不能共存使用） |
| 存储器 |
硬盘 |
1个SATA 接口；(可选2.5寸机械硬盘或固态硬盘) |
| M-SATA/M.2 |
支持1个M-SATA插槽 |
|
| 工作环境 |
0℃～+45℃(机械硬盘)； -10℃～+60℃（宽温固态/电子硬盘）； 注意：整机工作环境的空气流速须大于0.5m/s。 |
|
| 存储环境 |
-40℃～+85℃；湿度：5%～95%（非凝结状态） |
|
| 安装方式 |
壁挂式、桌面式、VESA标准支撑臂 |
|
| 产品尺寸 |
176mm（W）×142mm（D)×64mm（H）(不含安装支架) |
|
| 电源 |
1个4Pin凤凰端子型电源接口； 外置AC 220V电源适配器供电 或 DC 9-30V 宽压输入（可选）； 整机标配单压直流输出： SkyLake-U: DC 19V 单电源供电； J1900:DC 12V 单电源供电 |
|
| 操作系统 |
支持WIN7(64bit)、WIN10、LINUX(2.6内核)等操作系统 |
|
