系统配置 | 处理器 | M60A-E:Intel® Celeron J1900 2.0Ghz四核,板载不可更换 | ||||||||||||
M60A-H:Intel® H110/C236:支持6/7/8代Intel® Core™ I3/I5/I7系列,支持9代Intel® Core™ I3/I5系列,LGA1151,CPU TDP ≤ 65W | ||||||||||||||
芯片组 | M60A-E:Intel®BayTrail | |||||||||||||
M60A-H:Intel®H110/C236 | ||||||||||||||
内存 | M60A-E(BayTrail):支持1个204Pin DDR3L SO-DIMM插槽,最大支持8GB | |||||||||||||
M60A-H(H110/C236): 支持2个260Pin DDR4 SO-DIMM内存插槽,单个插槽最大支持32GB,整机内存最大支持64GB | ||||||||||||||
I/O接口 | 网口 | 2/4/6个RJ45 10/100/1000Mbps网络接口可选 | ||||||||||||
显示 | M60A-E (BayTrail)/M60A-H(H110):支持VGA、HDMI、DVI-D中任意两显,不支持同时三显; M60A-H (C236):支持VGA、HDMI、DVI-D同时独立三显; | |||||||||||||
USB | M60A-E(BayTrail):1个USB3.0+7个USB2.0接口; M60A-H(H110):4个USB3.0+4个USB2.0接口; M60A-H(C236):8个USB3.0接口; | |||||||||||||
COM | 4/5/6个串口可选,COM1~COM6支持RS232/485/422可选(MAX),配扩展箱可达到10个COM口,扩展箱的4个串口为RS-232模式。 | |||||||||||||
GPIO | 1个8路GPIO(1×10凤凰端子) | |||||||||||||
Audio | 1组Audio接口(支持MIC-IN、LINE-IN、LINE-OUT) | |||||||||||||
扩展总线 | 主板集成 | 1个M-SATA插槽(实现4G 或存储功能); 1个SIM卡槽,支持SIM卡外插,方便安装; M60A-H(C236):支持1个M.2 keyM(PCIe X4信号); M60A-H(H110):支持1个M.2 keyM(PCIe X1信号); | ||||||||||||

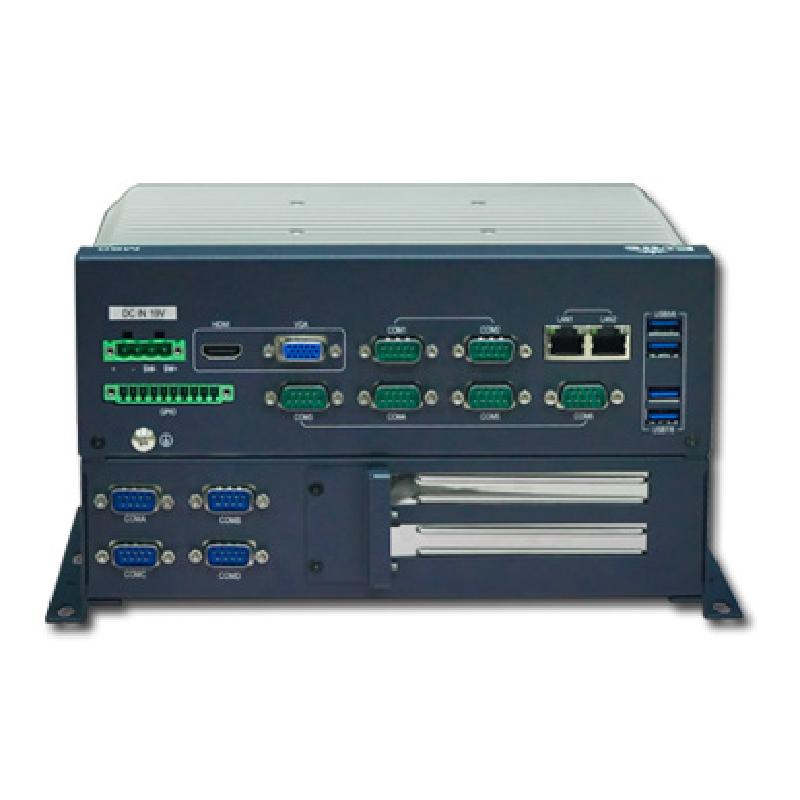

扩展箱 | 双扩展卡一:2个PCI(选配); 双扩展卡二:1个PCI+1个PCIE x 16(选配); 四扩展卡一:4个PCI(选配); 适配M60A-H(H110/C236):PCIE槽为PCIE3.0 x16信号; 适配M60A-E (J1900):PCIE槽为PCIE3.0 x1信号; 备注:PCI槽支持PCI2.3标准;PCI卡支持尺寸高106.68mm,长174.63mm,PCIE卡支持尺寸高106.68mm,长167.65mm | |||||||||||||
存储器 | 硬盘 | 提供2个SATA接口,支持2个2.5寸笔记本硬盘,支持热插拔功能; | ||||||||||||
MSATA/M.2 | 提供1个M-SATA插槽; M60A-H(C236):支持1个M.2 keyM(PCIe X4信号); M60A-H(H110):支持1个M.2 keyM(PCIe X1信号); | |||||||||||||
工作环境 |
注意:整机工作环境的空气流速依据具体配置; | |||||||||||||
存储环境 | -40℃~+85℃;湿度:5%~95%(非凝结状态) | |||||||||||||
安装方式 | 壁挂式、桌面式、VESA标准支撑臂 | |||||||||||||

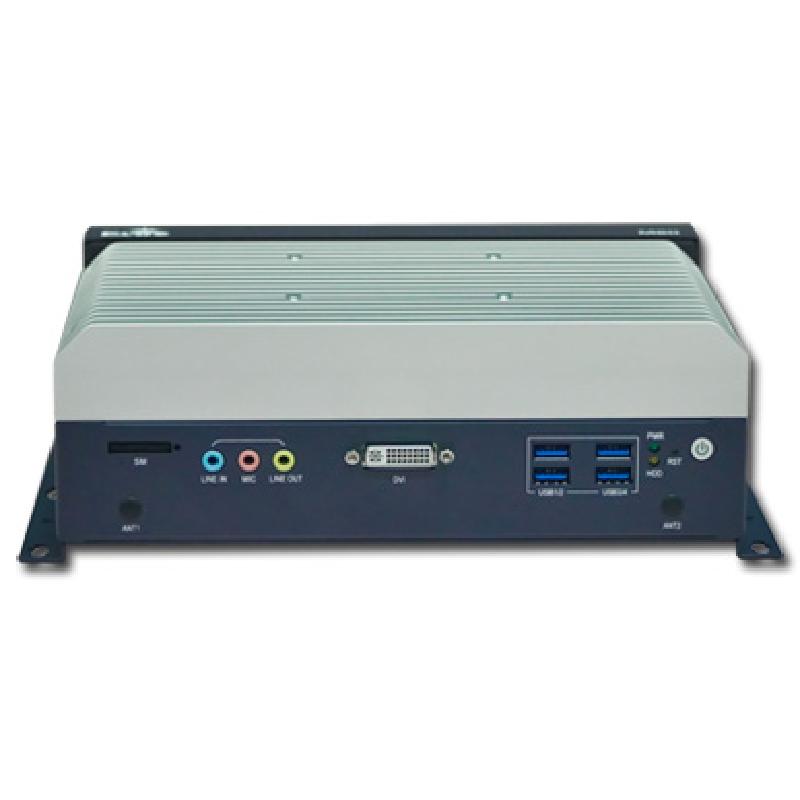

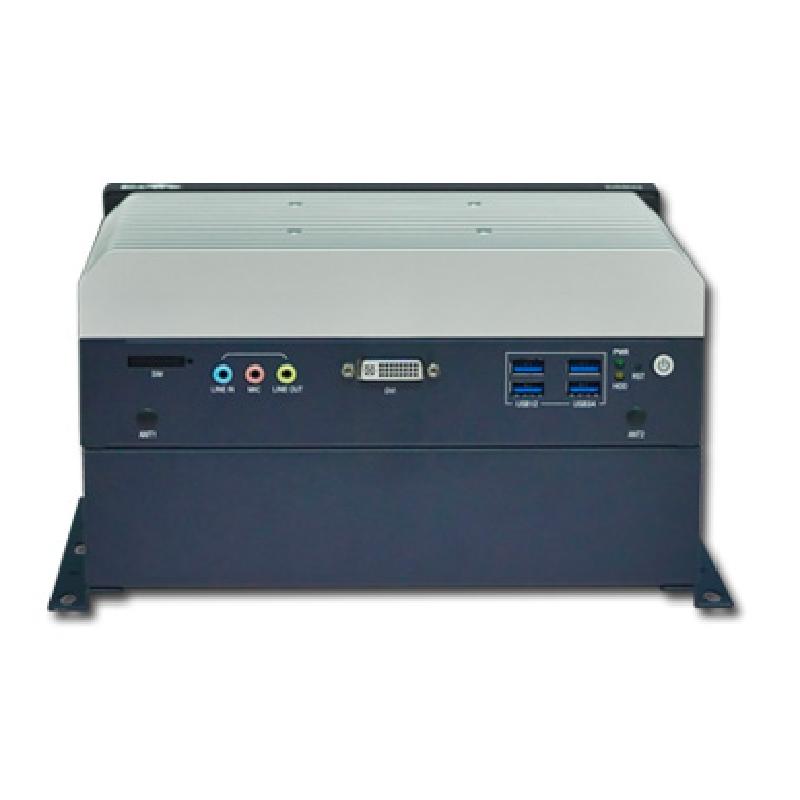

产品尺寸 | 不带扩展箱: M60A-E:240mm(W)×185mm(D)×58mm(H) M60A-H:240mm(W)×185mm(D) ×78mm(H) 带扩展箱: M60A-E-2P:240mm(W)×196.8mm(D)×113mm(H) M60A-H-2P:240mm(W)×196.8mm(D)×133mm(H) | |||||||||||||
电源 | 1个4Pin凤凰端子型电源接口; 外置AC 220V电源适配器供电 或 DC 9-36V 宽压输入可选: M60A-H(H110/C236): 标配 DC 19V 单电源供电(可选配9VDC-36VDC宽压模块) M60A-E (BayTrail): 标配 DC 12V 单电源供电(可选配9VDC-36VDC宽压模块) | |||||||||||||
操作系统 | 支持WIN7(64bit)、WIN10、LINUX(2.6内核)等操作系统。 |
