研祥低功耗无风扇高效能嵌入式整机 M60

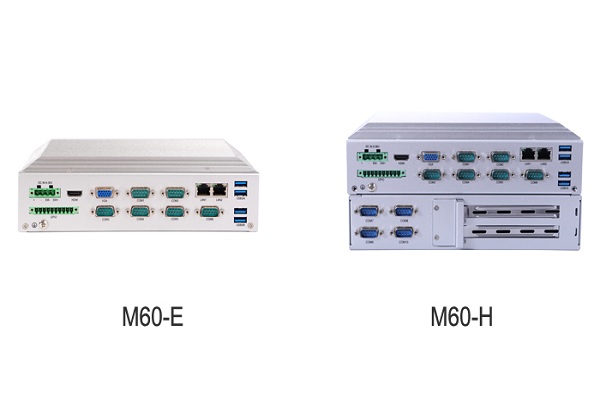

- M60 系列产品包含M60-H 系列和M60-E 系列，其中M60-H 系列 是一款无风扇高性能嵌入式整机，板载第六代Intel® Core™ i7/i5/i3 处理器；M60-E 系列是一款无风扇低功耗嵌入式整机，板载J1900 处理器+Bay Trail 平台芯片技术方案。产品支持WIN7(64bit)、WIN10、LINUX(2.6 内核)等操作系统。 整机结构简单，外形尺寸小巧，机壳采用铝合金铸造成形；结构紧凑、坚固、无风扇设计，外壳兼作散热用，具有优良的密封防尘、散热与抗振性能，可广泛应用于机器视觉、自动驾驶、高速公路车道控制、机械检测设备、工业自动化控制等各种嵌入式领域。
1、M60-E/J1900/4G/500G/电源适配器
2、M60-H/I3-6100TE/4/500G/电源适配器
3、M60-H/I5-6500TE/8G/128G SSD/电源适配器
4、M60-H/I5-6500TE/4G/500G/电源适配器
备注：也可根据客户需求定制服务。
产品规格
系统配置 |
处理器 | Intel H110: Intel Core™ I7-6700TE 2.4Ghz/I7-7700T 2.9Ghz四核处理器 Intel H110: Intel Core™ I5-6500TE 2.3Ghz/I5-7500T 2.7Ghz四核处理器 Intel H110: Intel Core™ I3-6100TE 2.7Ghz双核处理器 |
BayTrail：Intel Celeron J1900 2.0Ghz 四核处理器 | ||
芯片组 | Intel Skylake H110 | |
Intel BayTrail | ||
内存 | Intel H110: 支持2条260Pin DDR4 SO-DIMM 内存插槽，插槽最大支持16GB，整机内存最大支持32GB | |

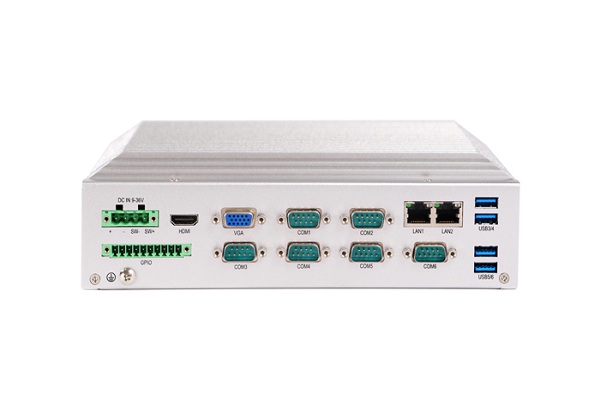

I/O接口 | 网口 | 2个RJ45 10/100/1000网络接口 （可选6个网口） |
USB | 8个USB（M60-H 系列：4 个USB3.0 接口+4 个USB2.0 接口；M60-E 系列：1 个USB3.0 接口+7 个USB2.0 接口） | |

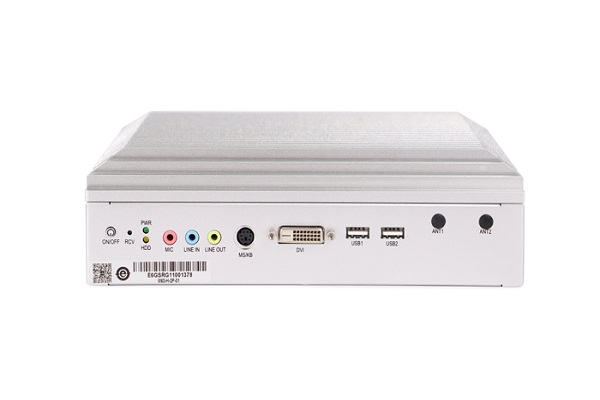

HDMI | 1个HDMI接口 | |
DVI | 1个DVI-D接口 | |
VGA | 1个VGA接口 | |
COM | 6~10个串口,COM1~COM6,RS232/485/422可选（MAX） | |
GPIO | 1个8路GPIO 端子型接口 | |
Audio | 1组Audio接口 | |
PS/2 | 1个键盘鼠标接口 | |
电源 | 1个4Pin端子型电源接口 | |
扩展总线 | 主板集成 | 1个MiniPCIE 扩展槽 1个M-SATA+USB接口（MiniPCIe接口） |
扩展槽 | 2个PCI扩展模块（可选） | |
1个PCI+1个PCIE扩展模块 | ||
PCI 扩展槽支持最大尺寸：高106.68mm ， 长174.63mm | ||
PCIE扩展槽支持最大尺寸：高106.68mm ， 长167.65mm | ||
硬盘 | 标配2.5寸硬盘位（厚度小于8mm） | |
M-SATA | 可选 | |
工作环境 | 0℃～45℃（机械硬盘） -35℃～＋60℃(宽温SSD/M-SATA) | |
存储环境 | -40℃～70℃；湿度：5%～90%（非凝结状态） | |
产品尺寸 | M60-H：240mm（W）×185mm（D) ×70mm（H） M60-E：240mm（W）×185mm（D)×57.5mm（H） | |
M60-E-2P：240mm（W）×185mm（D)×113.5mm（H） M60-H-2P240mm（W）×185mm（D）×125mm（H） | ||
电源重量 | DC24V（9-36V）输入或 外置AC 220V适配器供电 M60-H：约3.8KgM60-E：约3 Kg |
