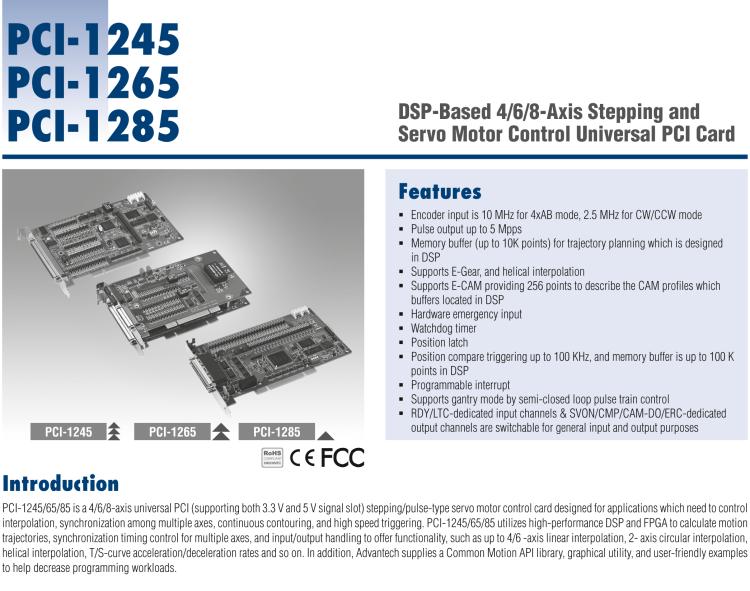

研华PCI-1285 八轴PCI接口DSP架构标准版脉冲运动控制卡

• 编码器输入规格为4xAB模式10 MHz,CW/CCW模式2.5 MHz
• 脉冲输出高达5M pps/轴
• DSP中规划轨迹的10k的内存缓冲区
• 支持电子齿轮和螺旋插补功能
• 支持电子凸轮，DSP中规划内存放置256点的CAM文件
• 硬件紧急输入
• 看门口定时器
• 位置锁存信号均通过ORG / Index 信号实现
• 位置比较触发频率高达100KHz,DSP内存多达100K
• 可编程中断
• 支持半死循环状态下的龙门控制
• PCI-1285是一款八轴PCI接口DSP架构标准版脉冲型运动控制卡。由于PCI-1285设计运用了DSP和FPGA做为底层运算的控制器，可弹性添加各种先进运动控制功能，如:龙门控制、主从跟随、速度前瞻、螺旋差补、电子凸轮、电子齿轮、切向跟随、高速比较触发、同步起停、8轴直线插补、2、2轴圆弧插补、1组3轴螺旋插补、背隙补偿、迭加运动、位置锁定、T/S曲线加/减速度等。并由于底层的DSP架构使得PCI-1285在执行各种运动控制功能时，不因计算机处理器负载延时导致运动的路径及连续性受影响。
  研华提供的完整窗口动态驱动程序CommonMotionAPI共享驱动平台和丰富的应用历程，可支持32/64位窗口操作系统，将大幅减少编程开发负担。此外透过研华提供的运动共享驱动平台软件工具，您将可轻松地完成系统配置和诊断。
