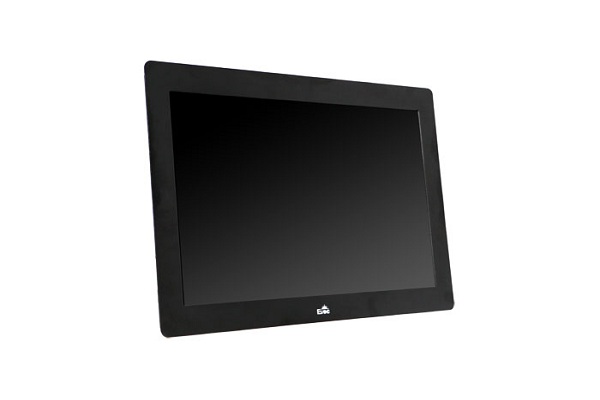

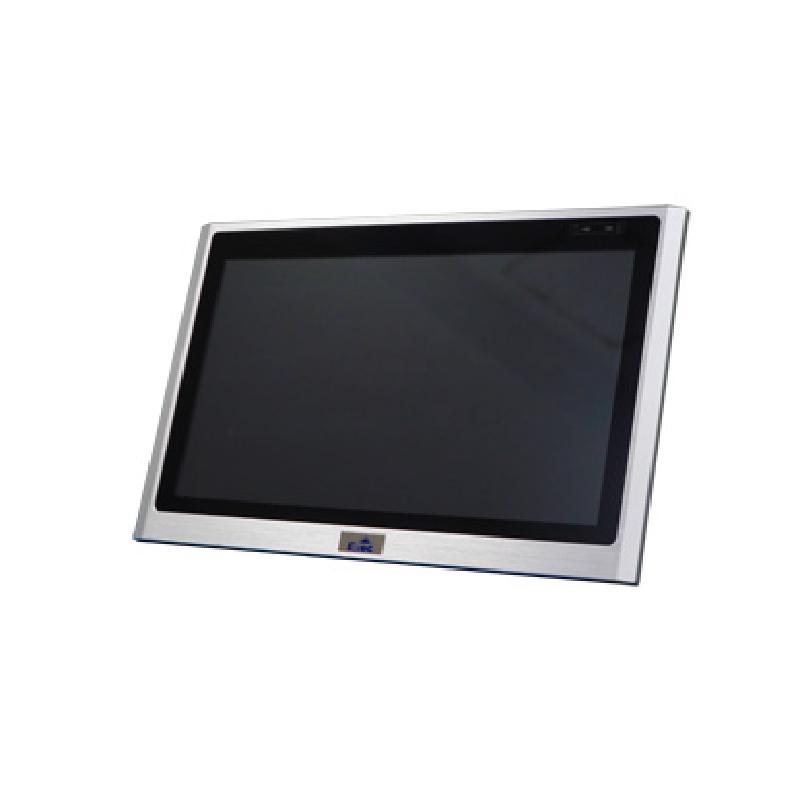

研祥15.6寸宽屏工业平板电脑W15E
-
W15E系列是一款15.6"宽屏工业平板电脑，采用高强度铝合金面板、工业级触摸屏，多点触控，高可靠性和工业美学的有效融合，诠释了工业电脑在工业设计上的精良质感和科技时尚元素，引领行业智能化升级。支持多种平台，如：Intel H110 /C236、Intel Skylake-U SOC、Intel Bay Trail等，支持Windows 7（64bit）、Windows 10、LINUX(2.6内核)等操作系统。W15E系列具有良好的散热、抗振、EMC性能，环境适应性强，可广泛应用于机械控制、MES信息化，工业自动化控制等各种嵌入式领域。
- 外观时尚，坚固耐用
- 工业级触摸屏
- 防护等级IP65
- 多种安装方式
- 无线缆
| 显示性能 |
屏幕尺寸 |
15.6”TFT LCD ； |
|||||||||
| 最大分辨率 |
1920x1080 ； |
||||||||||
| 亮度 |
250cd/㎡； |
||||||||||
| 对比度 |
800:1 ； |
||||||||||
| 触摸屏 |
电容式触摸屏，多点触控； |
||||||||||
| 系统配置 |
处理器 |
Intel® Celeron J1900 2.0Ghz四核,板载不可更换； |
|||||||||
| SkyLake-U:板载Intel® I3-6100U/I5-6300U/ I7-6600U处理器； |
|||||||||||
| H110/C236:支持6/7/8代Intel® Core™ I3/I5/I7系列，支持9代Intel® Core™ I3/I5系列,LGA1151,CPU TDP ≤ 65W；（无风扇主机） H110：支持6/7代Intel® Core™ I3/I5/I7系列,CPU TDP ≤ 65W，支持8/9代Intel® Core™ I3/I5/I7系列,CPU TDP ≤ 35W；（带风扇主机） |
|||||||||||
| 芯片组 |
Intel®BayTrail; |
||||||||||
| SkyLake-U； |
|||||||||||
| H110/C236; |
|||||||||||
| 内存 |
BayTrail:支持1个204Pin DDR3L SO-DIMM插槽，最大支持8GB； |
||||||||||
| SkyLake-U: 支持1个260Pin DDR4 SO-DIMM内存插槽,板载4GB,插槽最大支持16GB，整机内存最大支持20GB； |
|||||||||||
| H110/C236: 支持2个260Pin DDR4 SO-DIMM内存插槽，单个插槽最大支持32GB，整机内存最大支持64GB;(无风扇主机)； H110：支持1 条288Pin DDR4 UDIMM, 单个插槽最大支持32GB (带风扇主机)； |
|||||||||||
| I/O接口 |
网口 |
2/4/6个RJ45 10/100/1000Mbps网络接口； |
|||||||||
| 显示接口 |
BayTrail/ SkyLake-U:支持VGA、HDMI显示接口； |
||||||||||
| H110/C236: 支持VGA、HDMI、DVI显示接口; (无风扇主机) H110：持VGA、HDMI、eDP显示接口; (带风扇主机) |
|||||||||||
| USB |
BayTrail ：1个USB3.0+5个USB2.0接口； |
||||||||||
| SkyLake-U: 2个USB3.0+2个USB2.0接口； |
|||||||||||
| H110：4个USB3.0+4个USB2.0接口；(无风扇主机) C236：8个USB3.0(无风扇主机) H110：4个USB3.0接口；(带风扇主机) |
|||||||||||
| COM |
2~6个串口；(依据具体配置) |
||||||||||
| Audio |
BayTrail/SkyLake-U :1组Audio接口(支持MIC-IN、LINE-OUT)； |
||||||||||
| H110/C236：1组Audio接口(支持MIC-IN、LINE-OUT、LINE-IN)；(无风扇主机) H110：1组Audio接口(支持MIC-IN、LINE-OUT)；(带风扇主机) |
|||||||||||
| 扩展槽 |
扩展槽依据具体配置； |
||||||||||
| 存储器 |
硬盘 |
BayTrail/SkyLake-U ：1个SATA 接口； |
|||||||||
| H110/C236：2个SATA 接口； |
|||||||||||
| M-SATA/M.2 |
BayTrail/SkyLake-U ：1个M-SATA插槽 |
||||||||||
| H110/C236：1个M-SATA插槽，1个M.2 keyM插槽；(无风扇主机) |
|||||||||||
| 工作环境 |
注意：整机工作环境的空气流速依据具体配置; |
||||||||||
| 存储环境 |
-40℃～+85℃；湿度：5%～95%（非凝结状态） |
||||||||||
| 外形尺寸 |
407mm（W）x259.3mm(H)(深度尺寸依据具体配置) |
||||||||||
| 开孔尺寸 |
384mm（W）x236mm(H) |
||||||||||
| 前面板材质 |
高强度铝合金面板，前面板满足IP65等级; |
||||||||||
| 安装方式 |
嵌入式、VESA标准支撑臂; |
||||||||||
| 电源 |
BayTrail ：1个2Pin凤凰端子型电源接口，1个2Pin凤凰端子型远程开关接口，输入电压依据具体配置； |
||||||||||
| SkyLake-U : 1个4Pin凤凰端子型电源接口，输入电压依据具体配置； |
|||||||||||
| H110/C236：1个4Pin凤凰端子型电源接口，输入电压依据具体配置；(无风扇主机) |
|||||||||||
| H110：3PIN AC输入座子，1个3Pin凤凰端子型远程开关接口，输入电压/频率：220Vac/50Hz；(带风扇主机) |
|||||||||||
