研祥3.5’凌动系列单板EC3-1821
-

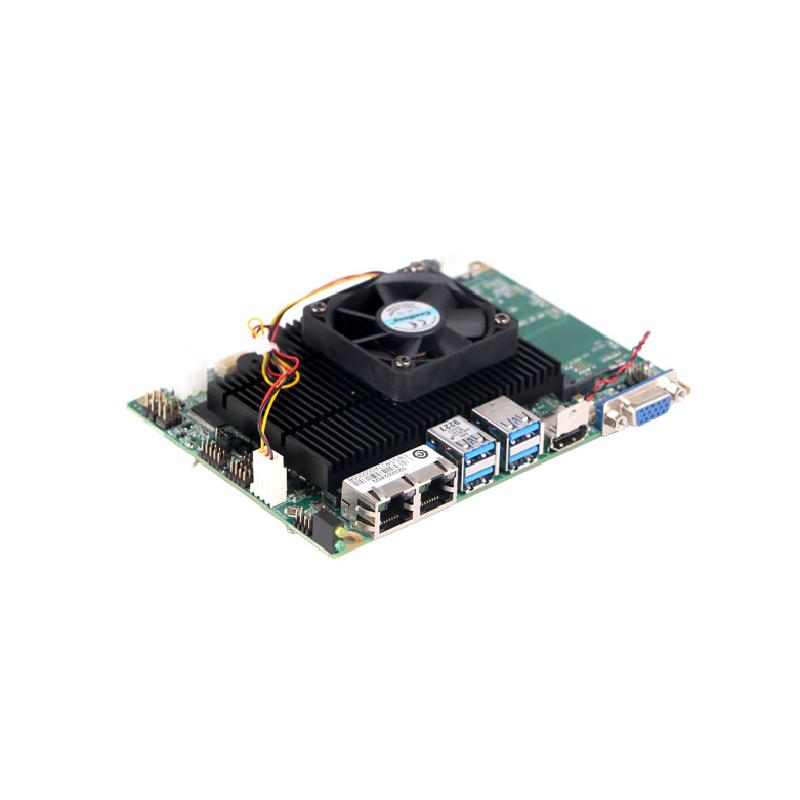

EC3-1821是一款标准的3.5寸主板，板载Intel高性能低功耗的Skyl-ake-U系列处理器，支持单通道DDR4 U-DIMM内存插槽，最大可支持16GB内存容量，支持多显示接口，多U口，多串口、一个Mini-pcie接口（支持支持扩展3G、4G及Wifi模块）、一个SIM卡插槽，一个M-Sata，一个自定义的扩展接口（集中引出1*DDI、4个串口、2*USB2.0、Poweron、LPC、Smbus等信号）解决了由于3.5寸板尺寸小所造成的IO接口的局限性广泛应用于机器视觉，智能机器人，医疗、自动化等行业。3.5寸嵌入式单板产品线以后会主打两款产品，针对中低端细分市场主推Bay trail平台的EC3-1820，针对中高端细分市场主推Skylake-U平台的EC3-1821。
- 板载Intel高性能低功耗的Skylake-U系列的Core、Pentium、Celeron六代处理器，配置可选Intel Celeron 3955U2.0GHz ， Intel Core I3-6100U 2.3GHz，I5-6300U2.4GHz，I7-6600U 2.6GHz（同平台CPU可替换）
- 支持单通道DDR4 1866/2133 MHz U-DIMM 插槽，最大支持16GB
- 多显示接口(1个VGA（DVI-D载板上显示接口与VGA共用一个显示通道不能同时显示）、1个HDMI、1个LVDS支持Daulchannels 18/24bit)，多U口（4个USB3.0，2个USB2.0），2个COM口
- 1*Mini-pcie（支持扩展插槽3G、4G及Wifi模块）、一个SIM卡插槽、1个M-SATA、2个SATA3.0、1*GPIO*8
- 1个自定义的扩展接口
| 处理器 | 板载I7-6600U 2.6Ghz、I5-6300U 2.4Ghz、I3-6100u 2.3Ghz及3955U 2.0Ghz处理器 |
| 芯片组 | Skylake-U |
| 内存 | 支持单通道DDR4 1866/2133MHz U-DIMM插槽,UP to 8GB |
| 显示接口 | 支持VGA 、HDMI、LVDS显示接口 |
| 音频 | 支持HDA |
| LAN | 2个千兆网口 |
| 存储器 | 2个SATA 3.0接口，1个MSATA接口 |
| I/O接口 | 4个USB2.0接口, 2个USB 3.0接口，2个串口、8bitGPIO |
| 扩展总线及接口 | 1个Mini-pcie接口、1个sim卡插槽、1个自定义的扩展接口 |
| 工作温度 | 0℃～60℃（-40℃～85℃）；5%～95%（非凝结状态） |
| 储存环境 | -40℃～85℃, 5%～95%（非凝结状态） |
| 看门狗 | 255级，可编程秒/分，超时中断或系统复位 |
| 电源 | 单12v电源供电 |
| 尺寸（W×D×H） | 146mm×101mm |

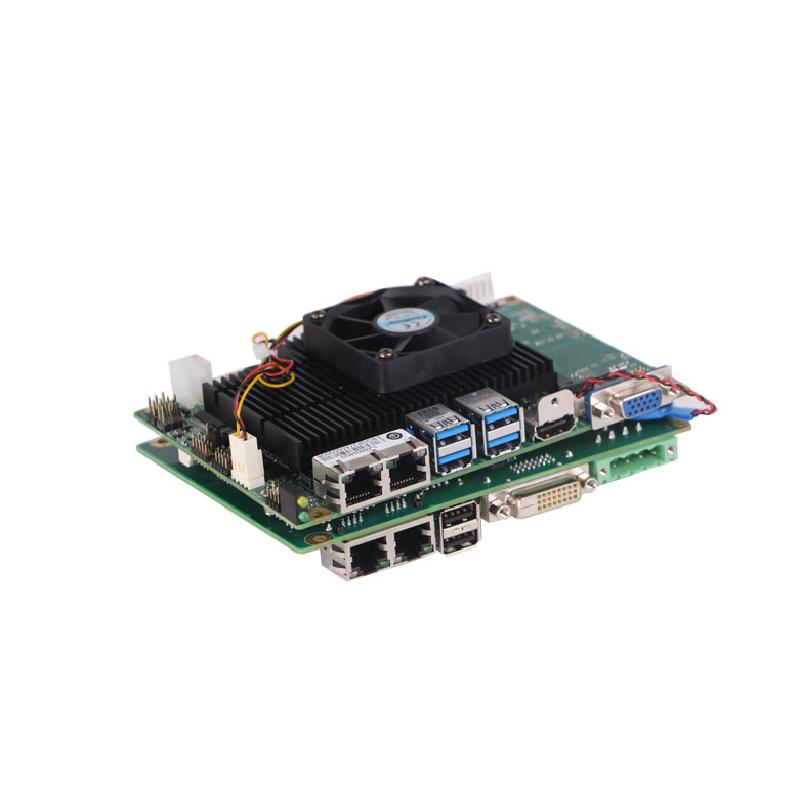

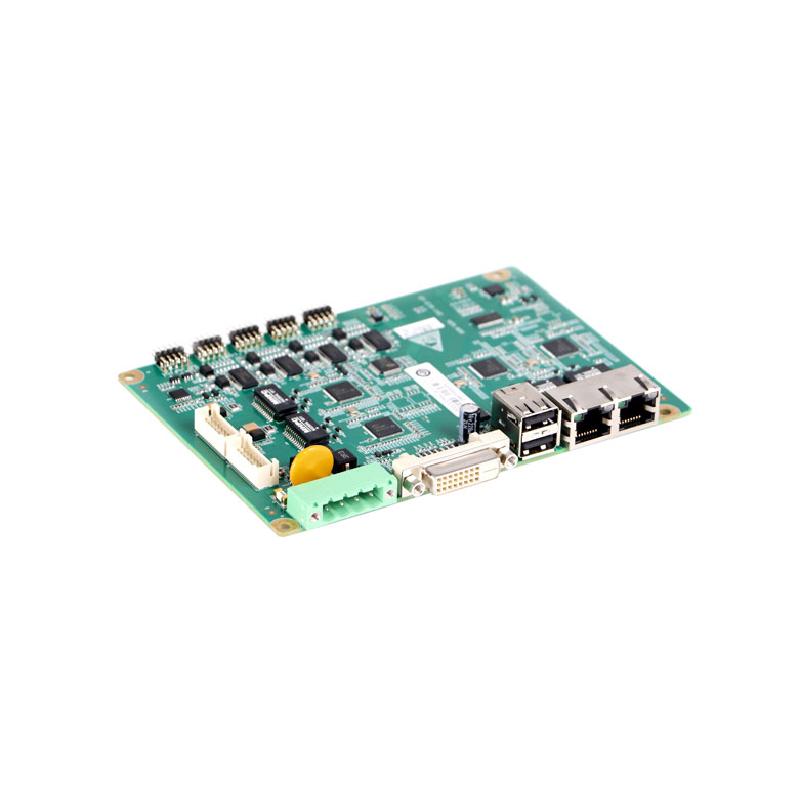

| 接口 | 通过自定义扩展接口连接 |
| 显示接口 | DVI-D（与主板VGA共用，当VGA去掉时，DVI—D可以正常显示） |
| LAN | 4个千兆网口（2个板载、2个wafer） |
| I/O接口 | 2个USB 3.0接口，4个串口、1*8bitGPIO |
| 电源 | 支持DC供电（凤凰端子引出） |
| 尺寸（W×D×H） | 146mm×101mm |
