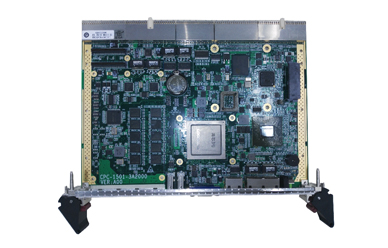

研祥国产自主可控CPCI 6U主板 CPC-1501

    CPC-1501为龙芯新一代3A2000 CPU搭配龙芯2H芯片组的6U CPCI主板

龙芯3A2000处理器核心采用自主设计高性能GS464E微结构，微结构综合技术水平达到了与Intel的IvyBridgy及AMD的Steamroller相当的水平。

  • 国产龙芯3A2000 CPU及国产内存,自主可控
  • 兼容PICMG2.0、PICMG2.1、PCIMG2.16标准
  • 满足GB 9254-2008辐射骚扰、传导骚扰A级
产品规格

处理器

      LS3A2000：1GHz，40mm*40mm FCBGA-1121,4 核64位，15W,40nm CMOS

内存

      板载4GB双通道DDR3内存（可扩展为8GB）

显示

      双显示输出：VGA/LVDS

存储

      1个板载22PIN SATA2.0连接器，板载4GB SATA SSD

IO接口

1、 前面板：PMC、USB2.0×2、GBE×2（可切换到后面板）、PS/2、RJ45串口×1、VGA（可切换到后面板）

      2、 后面板：LVDS、GBE×2、USB2.0×4、line-in/out & MIC、串口×1、PS/2

多功能扩展接口

      1、1个32bit/33MHz PMC Slot

      2、Pericom PCIE-PCI bridge,最多可扩展7个32/64bit、33MHz/66MHz CPCI外设卡

指示灯

      支持电源状态、热插拔状态、硬盘动作和看门狗指示灯

信号定义

      J1/J2信号遵从32/64bit、33/66MHz CPCI总线规范

      J3/J4/J5信号定义兼容CPC-RP807，

电源适配器

      交流电源适配器:输入AC110～240V，输出DC19V@90W

      直流电源适配器:输入DC9～32V，输出DC19V(选配)

散热

      标准CPCI散热

外形尺寸

      标准6U 4HP CompactPCI 233mm(L)x160mm (W)板卡尺寸

环境指标

      工作温度：-20℃ ～ 70℃

      存储温度：-40℃ ～ 80℃

      湿度：5%～95%，未结露

冲击

      满足GJB367A-2001/GJB322A-98/GJB150A/MIL-STD-810G

     （20G ）峰-峰加速度持续时间（11ms）

振动

     满足GJB367A-2001/GJB322A-98正弦振动测试：

     频率（17-200Hz）加速度（1G）；

     频率（5-17Hz）幅度（1mm）

电磁兼容

     满足GB 9254-2008辐射骚扰、传导骚扰A级
订购信息

料号

型号

描述

0030-020971

CPC-1501-3A2000

   国产龙芯3A2000 1GHz/4G                                                            DDR3/GBE×2/VGA/USB2.0×2/SATA2.0×2/-20℃ - 70℃
