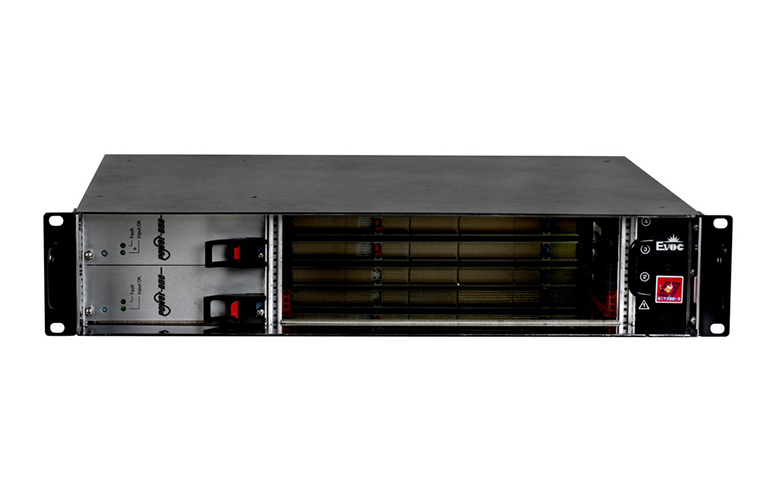

研祥2U 4槽COMPACTPCI通信计算平台 CPC-8204B

    CPC-8204B是一款2U 4槽19"标准上架式CompactPCI机箱

1个系统槽、3个扩展槽,支持前后插卡，符合PICMG2.0、PICMG2.1技术规范。采用可插拔风扇模块，从右到左吹风式散热设计，进风口安装防尘网，更换方便。该产品可靠性高。

  • 2U 4槽19"标准上架式CompactPCI系统平台
  • 1+1 250W 3U 8HPCPCI冗余电源,兼容AC/DC输入
  • 1个系统槽、3个扩展槽，32bit、33/66 MHz CPCI总线，支持Rear I/O
  • 3个40mm轴心风扇 ，从右到左吹风式散热设计
产品规格
机箱结构尺寸：88mm x 486.6mm x 376mm (H x W x D)6U CPCI前插卡（233mm×160mm），后IO插卡（233mm×80mm） 不锈钢金属箱体，黑色喷漆工艺
背板背板（CPC-9104B）1个系统槽、3个扩展槽，32/64bit、  33/66 MHz CompactPCI总线，支持Rear I/O 1+1 250W 3U8HP CPCI冗余电源, 兼容AC/DC输入兼容PICMG2.0、PICMG2.1、PICMG2.10、PICMG2.11规范
系统散热从右到左吹风式散热设计 3×80mm 轴心风扇，4800rmp，最大流量62.23CFM,最大风速7.8m/s
系统电源2个250W 3U CPCI电源，可以选配交流或直流输入 1+1冗余备份，具有过压、过流、短路保护电路以及均流功能
环境规格工作温度：-20℃～50℃ 存储温度：-40℃～85℃ 相对湿度：5%～90% 非凝结MTBF > 50,000 hours MTTR < 0.5 hours
机械规格安全性：满足GB4943的基本要求EMC：无线电骚扰限值符合GB9254标准A 级 抗扰度符合GB/T17618标准A 级抗振动：5-17Hz/1mm振幅，17-200Hz/1加速度 抗冲击：10g加速度，11ms周期
兼容规范PICMG 2.0 R3.0 CompactPCI Specification PICMG 2.1 R2.0 CompactPCI Hot Swap Specification
订购信息
料号型号描述

0020-056901

CPC-8204B

CPC-8204B/2U 4槽机箱/CPC-9104B背板/2个3U 8HP AC 220V 250W CPCI 电源

1460-037881

6U4HP空白挡板

6U高4HP空白挡板组件
