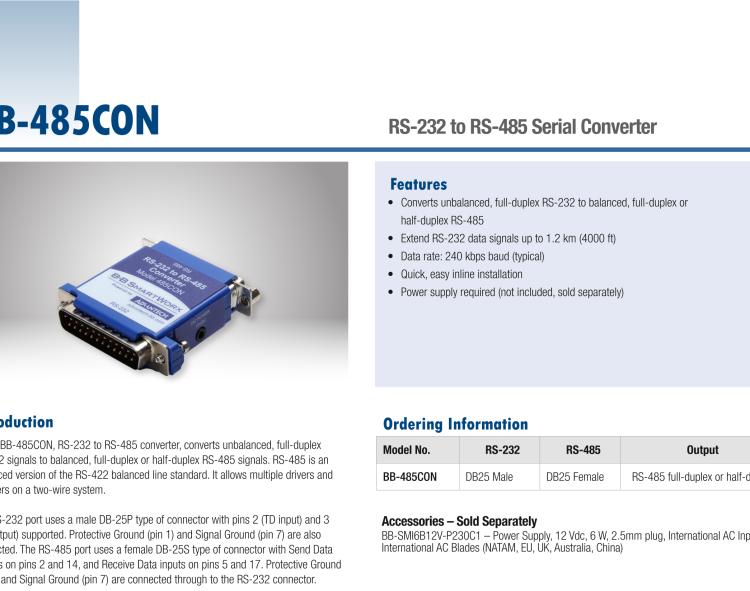

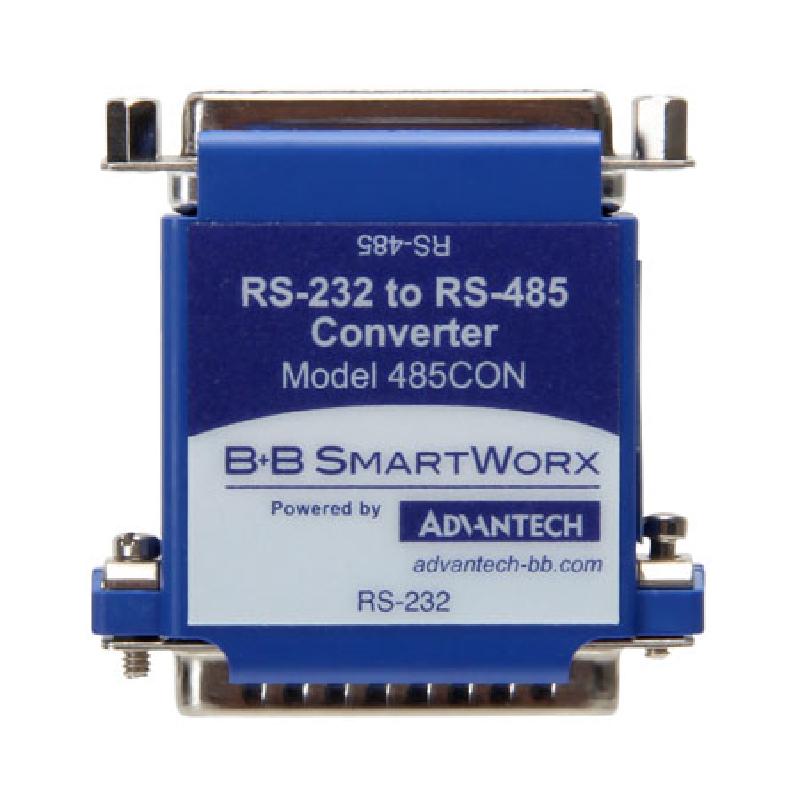

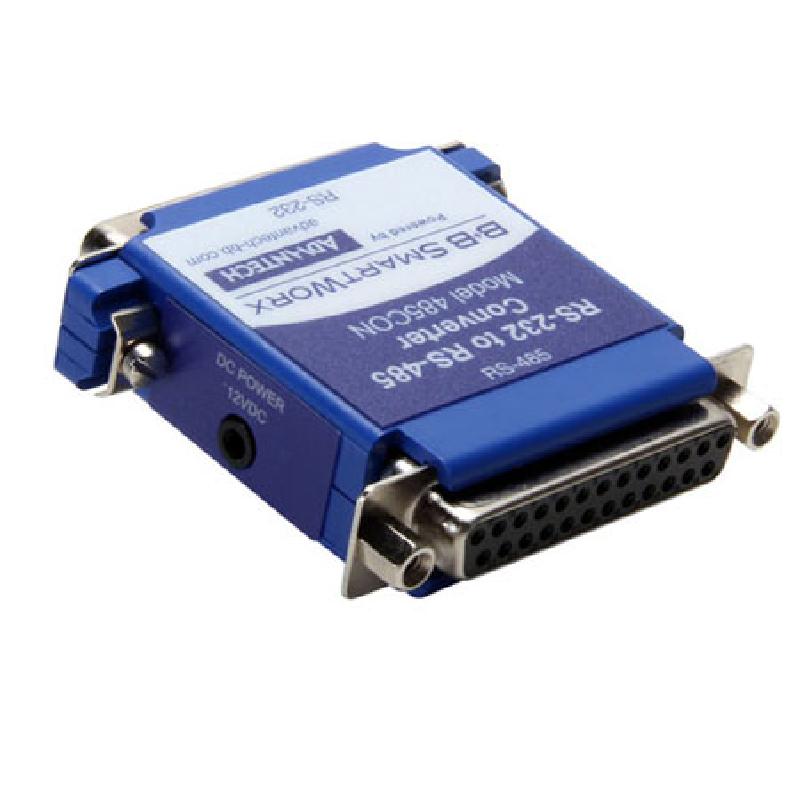

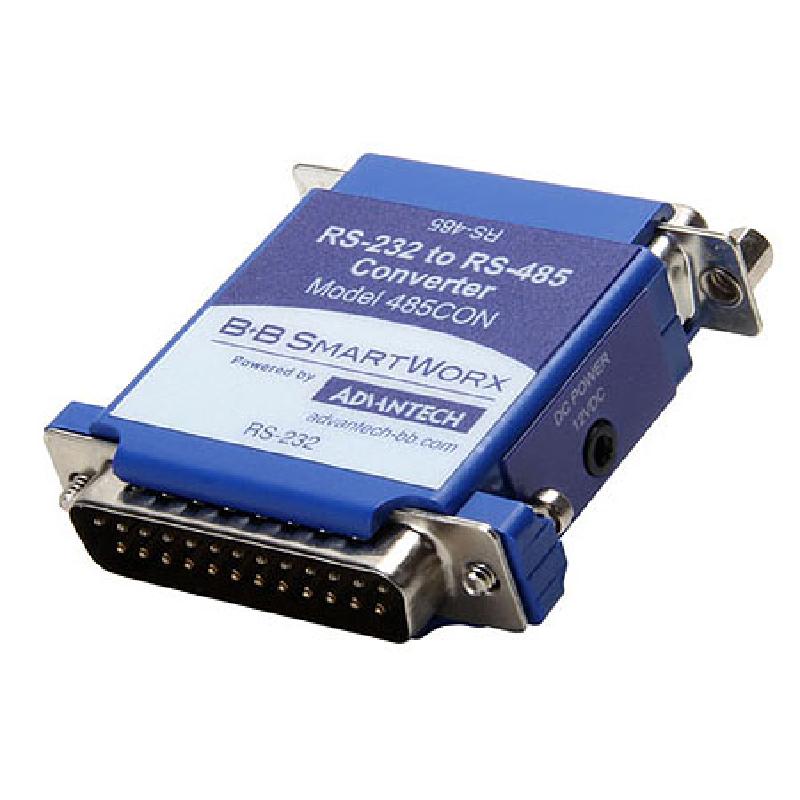

研华BB-485CON RS-232 至 RS-485 转换器, DB25公头 / DB25母头

• 将不平衡差分的全双工RS-232转换为平衡差分的全双工或半双工RS-485
• 将RS-232数据传输信号扩展至1.2公里（4000英尺）
• 240 kbps波特率（普通）
• 快速、简单的线缆安装
• 需要电源（不包括在内，单独出售）
• 该RS-232到RS-485转换器，将不平衡差分的全双工RS-232信号转换为平衡差分的全双向或半双工RS-485信号。RS-485是RS-422平衡线路标准的增强版。它允许在双线系统上使用多个驱动器和接收器。RS-232端口使用DB-25P型公头连接器，支持引脚2（TD输入）和3（RD输出）。保护接地（引脚1）和信号接地（针脚7）也已连接。RS-485端口使用DB-25S型母头连接器，引脚2和14上具有发送数据输出，引脚5和17上具有接收数据输入。保护接地（引脚1）和信号接地（针脚7）通过连接到RS-232接头。两条RS-485线路的极性必须正确。
