研华ARK-1124U无风扇嵌入式工控机
- Intel®Celeron®N3350 双核处理器，搭载双千兆网/四个USB 3.0 /M.2/TPM的无风扇工控机
Intel® Celeron®N3350双核处理器

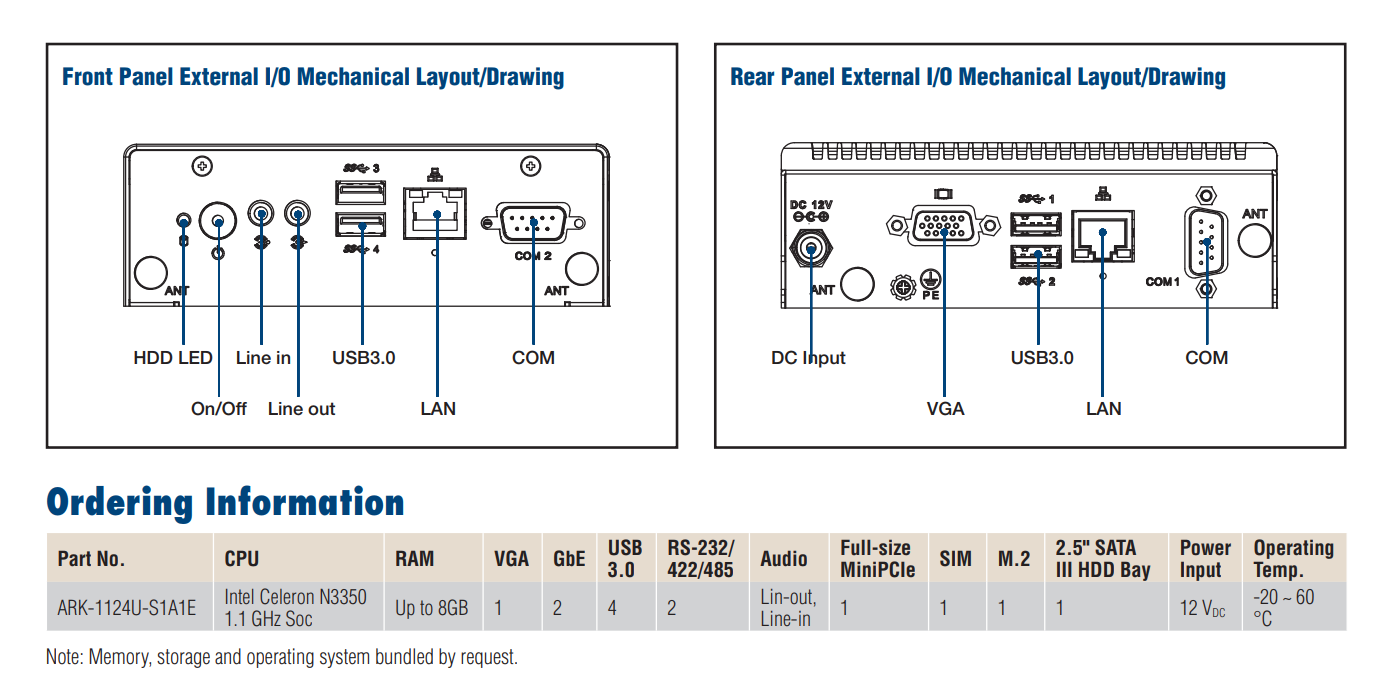

支持VGA显示/ 2x RS-232/422/485 / 4x USB 3.0
1个带SIM卡座的全长尺寸miniPCIe（ex.WLAN或WWAN模块）
1个M.2 E-key适用于WIFI模块
支持宽温工作：-20～60°C
TPM 2.0内置
12V锁固型DC jack电源输入
可选12～24V电源模块（双层）
兼容研华iDoor模块（双层）
支持研华WISE-PaaS / RMM系统

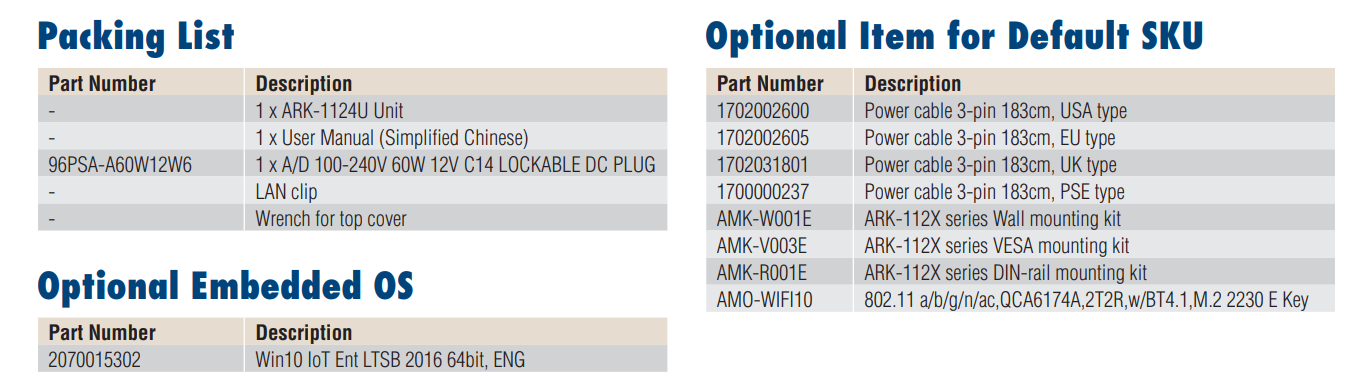

可选配置：
1、ARK-1124U-S1A1E/N3350/4G/500G/适配器
2、ARK-1124U-S1A1E/N3350/8G/128G固态/适配器
备注：也可以根据客户需求定制产品。
产品规格
ARK-1124U-S1A1E | ||
处理系统 | CPU | Intel® Celeron®N3350双核处理器 |
频率 | 1.1GHz | |
二级缓存 | 2 MB | |
BIOS | AMI EFI 64 bit | |
内存 | 参数 | DDR3L 1866 MHz |
最大容量 | 8G | |
插槽 | 1 x 204-pin SO-DIMM | |
图像显示 | 芯片组 | Intel® HD Graphics 500 |
图形引擎 | 4K Codec Decode& Encode for H.264, MPEG2, MVC, VC-1, WMV9, H.265 / HEVC, VP8, JPEG / MJPEG | |
VGA | Up to 2048 x 1280 @ 60Hz | |
以太网 | 网络1 | 10/100/1000 Mbps Intel i210 GbE支持网络唤醒 |
网络2 | 10/100/1000 Mbps Intel i210 GbE支持网络唤醒 | |
声音 | 接口 | Realtek ALC888S；高清度音频，Line-out,,Line-in |
I/O接口 | 串口 | 2 x RS-232/422/485，具有自动流量控制的端口。 |
接口 | 4 x USB 3.0 | |
其他 | 看门狗定时器 | 255 levels timer interval, setup by software |
TPM | Infineon SLB9665XQ 2.0 | |
扩展接口 | Mini PCIe | 1个带有SIM护持架的WLAN/WWAN全尺寸mPCIe |
M.2 | 1 x M.2 E-key for WIFI (by CTOS or T-PN) | |
iDoor | 1；任选（第二层） | |
存储 | 机械/固态 | 支持1个SATA III（9.5mm 高） |
软件支持 | Microsoft Windows | Win 10 IoT Enterprise LTSB |
Linux | Support by project | |
功率要求 | 电源类型 | AT/ATX |
输入电压 | 12VDC（12~24V功率模块） | |
最小功率输入 | 12 V, 5 A | |
电源适配器 | 交流至直流，DC12 V/5 A, | |
功耗 | 标准 | 5W |
最大 | 33.7W | |
机器外观 | 材质 | 铝壳 |
支架 | DIN-Rail/Wall/安装套件（可选） | |

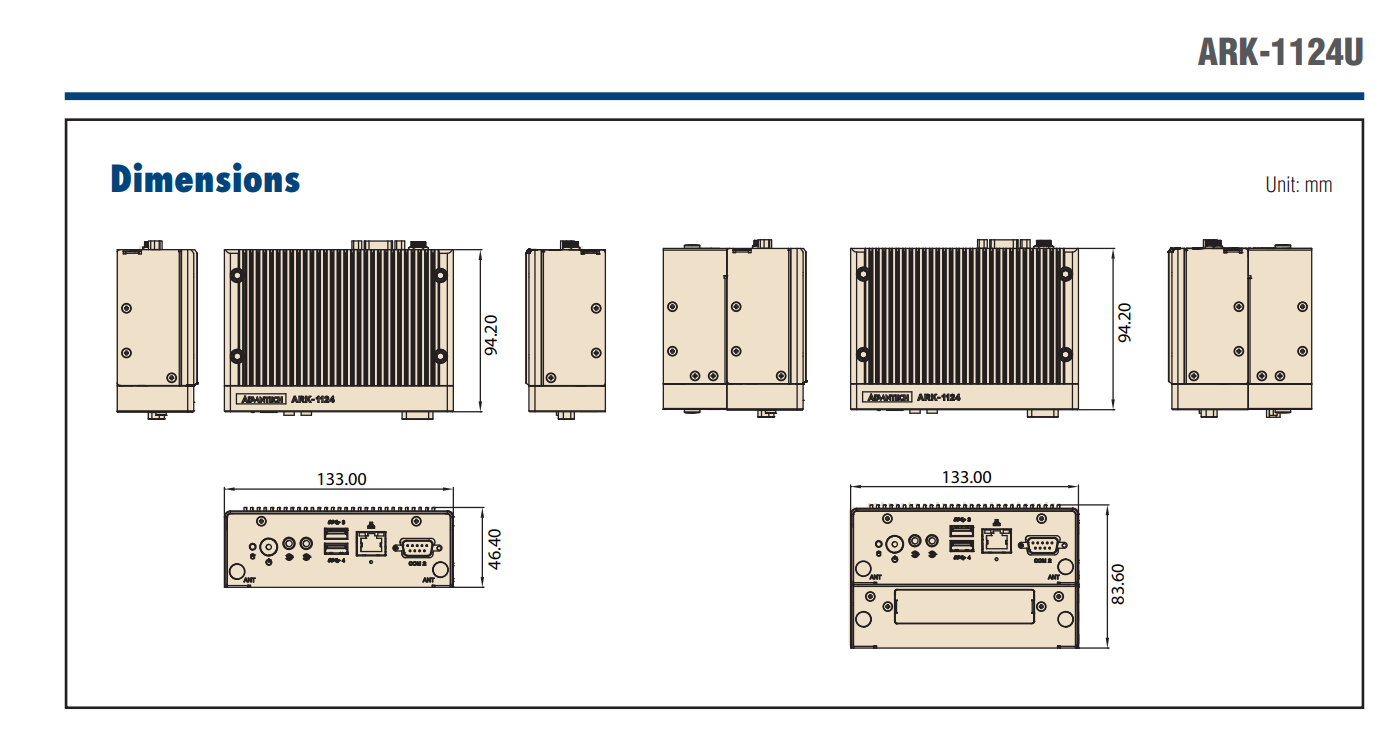

体积（W x H x D） | 133 x 46.4 x 94.2mm (5.24" x 1.83" x 3.71") | |
重量 | 0.7 Kg (1.55lb) | |
运行环境 | 操作温度 | -20 ~ 60 °C (-4 ~ 140 °F) |
存储温度 | - 40 ~ 85 °C ( -40 ~ 185 °F) | |
相对湿度 | 95% @ 40 °C（非凝结） | |
EMC | CE/FCC Class B, CCC, BSMI | |
