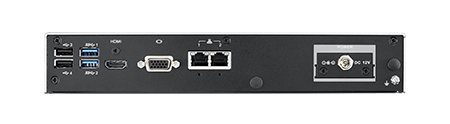

研华无风扇嵌入式工控机 ARK-2232L

Intel® Atom® E3940 SoC Modular Fanless Box PC

Intel Atom E3940 Quad Core Soc

Dual independent displays with one 4K HDMI and one VGA

12V lockable DC jack power input

9-36V power module compatible with all-in-one ordering

-20 ~ 60 °C extend temperature operating

Mini PCIe expansion with SIM holder for communication module

M.2 NGFF 2230 E Key for Wifi communication module

mSATA and 1 x 2.5" SATA storage device

Advantech iDoor module compatible

Advantech EMIO miniPCIe module compatible with all-in-one ordering

Advantech MIOe module compatible with all in one ordering (2 Layers)

现价:
¥0.00
原价:
¥0.00
数量:
- +
加入购物车
分享到: 更多
相关产品推荐
  • 商品介绍
  • 规格参数
  • 可选配置:


    1、ARK-2232L-S6A1/E3940/4G/500G/适配器


    2、ARK-2232L-S6A1/E3940/4G/1T/适配器


    3、ARK-2232L-S6A1/E3940/8G/128G固态/适配器


    备注:也可以根据客户需求定制产品。


    产品规格



    ARK-2232L-S6A1



    处理器

    CPU

    Intel Atom E3940 四核 C ore SoC 处理器

    频率

    1.6 GHz, turbo burst 1.8 GHz

    二级缓存

    2MB

    BIOS

    AMI EFI 64-bit


    内存

    技术

    DDR3L 1866 MHz

    最大容量

    8 GB

    插槽

    1 x 204-pin SO-DIMM





    显示

    芯片组

    Intel HD Graphics 500


    图形引擎

    4K Codec Decode& Encode for H.264, MPEG2, MVC, VC-1, WMV9, H.265 / HEVC, VP8, JPEG / MJPEG

    VGA

    最高分辨率1920 x 1200 @ 60H z

    HDMI

    HDMI1.4b高清视频回放, 3840 x 2160 at 30Hz

    双显

    支持, VGA + HDMI



    以太网


    LAN1

    10/100/1000 Mbps Intel i210-IT GbE,支持网络唤醒


    LAN2

    10/100/1000 Mbps Intel i210-IT GbE,支持网络唤醒

    音频

    接口

    Realtek ALC888S, 高清音频,线路输出,麦克风输入


    IO 接口

    串行端口

    2 x RS-232 ports, 2 x RS-232/422/485 port 自动流控制

    DIO

    8-bit programmable general purpose input/output

    USB接口

    2 x USB 3.0, 4 x USB 2.0

    TPM

    TPM 2.0 power by Infineon SLB9665TT2.0 (依项目支持)

    其他

    看门狗定时器

    255 levels时间间隔,可由软件设置

    扩展槽

    Mini PCIe

    1x全长尺寸M ini PC Ie SIM 插槽

    M.2

    1 x M.2 2230 E Key


    存储

    HDD

    1xSATA 2.5" H D D Bay(兼容12. m m 高的HDD)(最大数据传输速率300 M B/s

    mSATA

    1个全长尺寸m SATA插槽(与m iniPC Ie共享)


    操作系统

    Microsoft Windows

    Windows 10

    Linux

    依项目支持



    电源

    电源类型

    AT/ATX

    输入电压

    12V DC (9-36V 可选配)

    最小输入功率

    12 V, 5 A

    电源适配器

    AC to DC, DC12V/5A, 60W (可选)

    功耗(仅限

    C PU /内存)

    一般

    最大

    7.79W

    17.48W





    物理特性

    结构

    铝壳

    安装方式

    DIN导轨/桌面/壁挂式/VESA安装

    尺寸 (W x H x D)

    260 x 44 x 140.2 mm (10.24" x 1.73" x 5.52")

    重量

    净重:1.9kg (4.19 lbs);毛重: 2.9kg (6.39 lbs)




    工作环境

    与认证

    工作温度

    带宽温配件:-20 ~ 60 °C (-4 ~ 140 °F) with 0.7m/s 风流

    带常规配件: 0 ~ 40 °C (32 ~ 104 °F) with 0.7m/s 风流

    存储温度

    - 40 ~ 85 °C ( -40 ~ 185 °F)

    相对湿度

    95% @ 40 °C (非凝结)

    抗振保护

    With SSD: 3 Grms, IEC 60068-2-64, 随机, 5 ~ 500 Hz, 1 hr/axis.

    抗冲击保护

    With SSD: 30 G, IEC 60068-2-27, 半正弦, 11 ms 持续时间

    EMC

    CE/FCC Class B, CCC, BSMI

    安全认证

    UL,CB,CCC,CSMI
