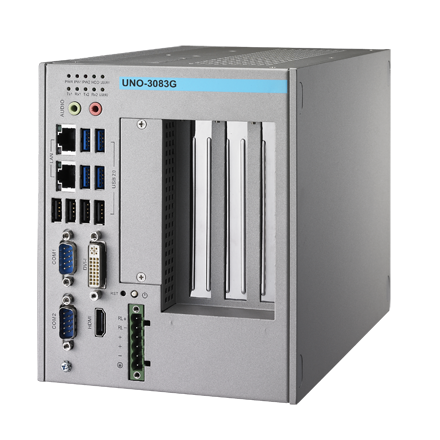

研华UNO-3083G Intel Core i-2655LE系列嵌入式无风扇工业电脑
- Intel Core i-2655LE系列嵌入式无风扇工业电脑，带3个PCI(e)扩展槽，2个Mini PCIe插槽，2个CFast插槽
板载Intel Core i7-2655LE, 2.2 GHz处理器
2 x RS-232/422/485接口带自动数据流控只及2 x RS-232 pin head
2 x 10/100/1000Base-T以太网口
支持DVI-I, HDMI两组独立显示
音频Mic in, Line out
9 x USB2.0接口 (1 x 内置USB 用于密码狗或闪存驱动)
支持Windows® WES 2009, WES 7/8操作系统
双电源冗余输入
板载系统诊断LED显示
支持网络唤醒功能
机壳与电源地隔离
前面板2个支持RAID 0/1 的HDD/SSD支架，方便安装拆卸
可选配置：
1、UNO-3083G-D64E/ i7-3555LE/4G/500G/适配器
2、UNO-3085G-D64E/ i7-3555LE/4G/500G/适配器
3、UNO-3073G-C54E/847E/4G/500G/适配器
4、UNO-3075G-C54E/847E/4G/500G/适配器
备注：也可以根据客户需求定制产品。
产品规格
UNO-3083G | |
认证 | CE, UL, CCC, FCC, BSMI |
尺寸 (W x D x H) | UNO-3083G/3073G: 148 x 238 x 177 mm (5.8" x 9.3" x 7.0") UNO-3085G/3075G: 193 x 238 x 177 mm (7.6" x 9.3" x 7.0") |
材料 | 铝 |
托架 | 壁挂架 |
功耗 | UNO-3083G/3085G: 45W (Typical), 130W(Max) UNO-3073G/3075G: 35W (Typical), 122W(Max) |
功耗要求 | 12V ±20%/ 24V ±20% (e.g +24 V @ 5 A) |
重量 | UNO-3083G/3073G/3073GL: 4.5kg UNO-3085G/3075G: 5.0kg |
OS支持 | Windows XP, Windows7/8, WES7, WES-2009 |
系统设计 | 无风扇设计，没有内部布线（COM1 COM2除外） |
系统硬件 | |
CPU | UNO-3083G/3085G: Intel Core i7-3555LE 2.5GHz UNO-3073G/3075G: Intel Celeron 847E 1.1GHz |
内存 | 内置Built-in 4GB DDR3 1600 MHz (UNO-3083G/3085G/3073G/3075G可通过项目支持最多16GB |
指示灯 | 用于电源、电池、LAN（活动、状态）、串行通信（Tx、Rx）的LED |
存储 | |
CF | 2个CFast插槽 |
HDD | 内置2个2.5英寸SATA HDD支架和RAID 0/1 |
接口 | 1 x DVI-I, 1 x HDMI (2*独立显示器) |
以太网 | LAN A: Intel 82579LM LAN B: Intel 82574L |
声音视频 | 1 x Mic in, 1 x Line Out |
看门狗定时器 | 可编程255级计时器间隔；从1秒到255秒 |
Mini PCIe扩展 | 2 x Mini PCIe扩展槽，2个SIM卡插槽 |
PCI扩展 | UNO-3083G/3073G: 1 x PCIex16 slot and 2 x PCI slots UNO-3085G: 2 x PCIex8 slots and 3 x PCI slotsUNO-3075G: 1 x PCIex16 slot and 4 x PCI slots |
PCI插槽电源 | 12 V @ 3 A, -12 V @ 0.8 A, +5 V @ 6 A, +3.3 V @ 6 A(PCI插槽的总综合功耗应小于40W) |
I/O Interface | |
串口 | 2 x RS-232/422/485带DB9连接器；自动RS 485自动流量控制， 50~115.2kbps, 2 x RS-232 可选 ) |
局域网 | 2个RJ45；可在局域网中设置网络唤醒 |
USB接口 | 9个USB（一个内部支持；4个USB 3.0支持） |
运行环境 | |
温度 | 95% @ 40°C（非凝结） |
操作温度 | - 10 ~ 60°C (14 ~ 140°F) @ 5 ~ 85% RH |
冲击防护 | IEC 60068-2-27 |
振动保护 | IEC 60068-2-64 (Random 1 Oct./min, 1hr/axis.) CompactFlash: 2 Grms @ 5 ~ 500 Hz, HDD: 0.5Grms@5~500Hz |
