研祥标准3U COMPACTPCI主板 CPC-3816B

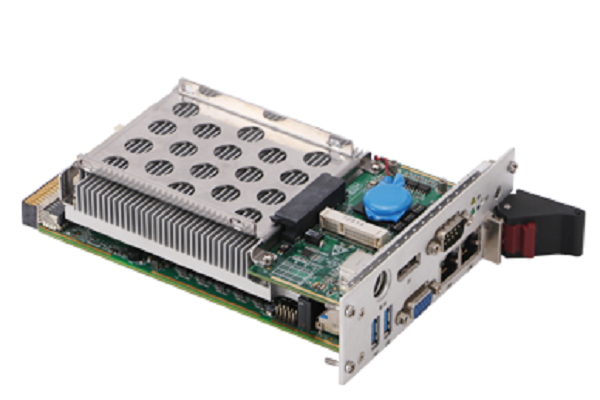

CPC-3816B是一款标准3U CompactPCI主板。主板采用Skylake平台CM236芯片组,板载最新 8GB DDR4 2133MT/s内存,采用Intel六代高性能的处理器,图形核心整合Intel® HD Graphics图形引擎、支持DX11及3D输出。IO接口丰富,提供16G SSD板载存储,2路VGA,1路DP显示接口,2个USB3.0/USB2.0接口,2个USB2.0,2个串口,3个SATA3.0接口及4个千兆网口。 该产品处理器、内存、硬盘等主要部件采用板载设计,最大限度的保证系统的高可靠性,面向航天航空、机载车载等苛刻环境,满足雷达、电子对抗、火炮控制、数据采集等应用领域需求。同时,产品设计遵循EN50155 规范,为轨道交通应用提供性能优异的高可靠平台。

现价:
¥0.00
原价:
¥0.00
数量:
- +
加入购物车
分享到: 更多
相关产品推荐
  • 商品介绍
  • 规格参数
  • 可选配置:


    1、CPC-3816B-01/Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA/板载16G SSD/LAN x2/COMx1


    2、CPC-3816B-02/Skylake/I3-6102E/8G DDR4/VGAx1/DPx1/SATA /MSATAx1/LAN x2/COMx1


    3、CPC-3816B-03/Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA /MSATAx1/LAN x2/COMx1


    4、CPC-3816B-04/Skylake/ I3-6102E/8G DDR4/VGAx1/DPx1/SATA/板载16G SSD /LAN x2/COMx1


    5、CPC-RP3816B/VGAx1/SATA x2 /LAN x2/COM x1/USB x2


    备注:也可以根据客户需求定制服务。


    产品规格


    处理器

     Intel® Core™ i7-6822EQ Processor 2.0GHz (8M Cache, up to 2.80 GHz48线程),或Intel® Core™ i3-6102E 1.9GHz Processor(3M Cache 双核4线程)

     CM236芯片组

    内存

     板载8G DDR4内存,DRR4 2133 内存颗粒,支持Un-buffered NO ECC双通道功能

    显示接口

      VGA×2(其中一路背板引出),DP×1;支持操作系统下三显输出

    LAN

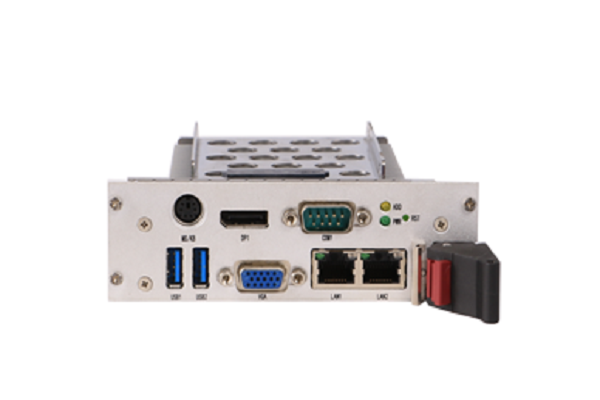

      前面板2个千兆以太网口

      后背板:2路独立的10/100/1000M以太网口到后IO

    IO接口

     USB4路,其中前面板USB3.0×2,后背板引出USB2.0×2

     COM:前面板提供1个标准DB9串口,支持RS232/RS485/RS422,后面板1DB9

     串口支持RS-232

     前板PS/2键盘鼠标复合接口×1

    存储

    板载SSD 16GBmSATA(二选一),同时提供两路SATA信号引出到后IO

    工作温湿度

      工作温度: -20℃ ~ +55℃

     相对湿度:5%~90% 非凝结

    贮存环境

     温度:-40℃+85℃

      湿度:10%95%(非凝结状态)

    机械规格

      尺寸规格:169.3mm(长)×100mm(宽)×8HP

      冲击:20g11ms

      振动(5Hz-200Hz)

         1.5g (工作状态)

         2.0g (非工作状态)

    兼容规范

       PICMG 2.0 R3.0 Compact PCI Specification

    操作系统

       Windows7 32/64Bit, Windows8.1 64Bit, Linux

      VxWorks 支持;
