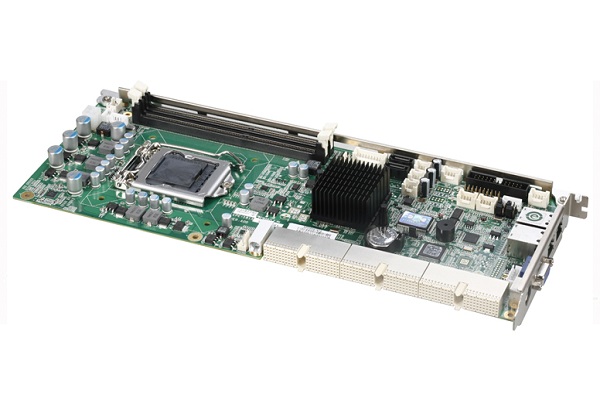

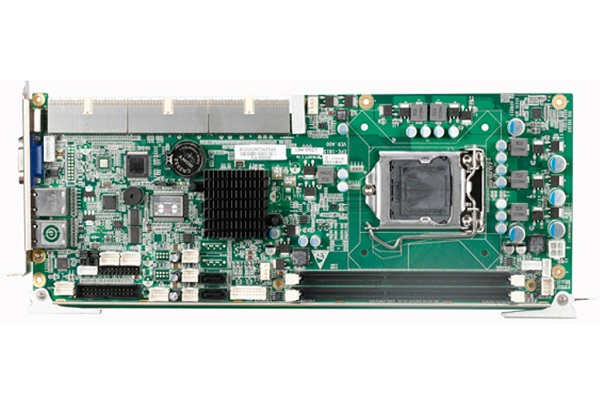

研祥EPE总线（兼容PICMG1.3总线标准）标准全长卡 EPE-1815
- EPE-1815是基于Intel® H61/B65/Q67芯片组开发的符合EPE总线规范（兼容PICMG1.3总线标准）的标准全长卡；支持Intel市面上主流的Ivy Bridge/Sandy Bridge LGA1155 双核/四核 i3/i5/i7处理器、Intel® Pentium® 或Celeron® G系处理器；支持两条800/1066M/1333M 的DDR3内存条，最大支持16G；EPE加固总线使得该全长卡的可靠性强于传统的PICMG1.3金手指连接全长卡，具有最优性价比、供货周期长等特点，能广泛应用在自动化控制、自动化检测、石油化工、智能交通、安全监控、机器视觉等领域。
可选配置：
1、EPE-1815VNA-H61
2、EPE-1815V2NA-H61
3、EPE-1815VNAU-H61
4、EPE-1815VNA-B65
5、EPE-1815V2NA-B65
6、EPE-1815VNAU-B65
7、EPE-1815VNA-Q67
8、EPE-1815V2NA-Q67
9、EPE-1815VNAU-Q67
备注：也可以根据客户需求定制服务。
产品规格
处理器 | 支持LGA1155封装Intel® Core™ Ivy Bridge/Sandy Bridge 处理器，支持FSB总线频率800/1066/1333MHz |
芯片组 | Intel® H61/B65/Q67 |
内存 | 提供2 条240Pin DDR3 1066/1333内存插槽，支持Un-buffered Non-ECC内存，支持双通道功能；单条内存插槽最大容量8GB，支持最大内存容量16GB |
显示接口 | 支持VGA及DVI单显，VGA+DVI双显，其中DVI可选，DVI支持热插拔功能，支持复制或扩展输出；VGA最大支持2048×1536@75HZ，32bit色深，DVI最大支持1920×1200@60HZ |
音频 | 1个HDA音频接口,支持 Mic-in/Line-in/Line-out |
LAN | 2个10/100/1000Mbps网络接口，LAN1可支持网络唤醒，其中1 个可选 |
存储器 | H61支持4个SATA 2.0接口，支持热插拔功能； B65支持1个SATA 3.0接口，5个SATA 2.0接口（其中2个通过底板扩展），支持热插拔功能； Q67支持2个SATA 3.0接口，4个SATA 2.0接口（其中2个通过底板扩展），支持RAID 0、1、5、10，支持热插拔功能； 其中1个SATA连接器支持安装SATA接口的DOM盘。 |
I/O接口 | 2 个串口，其中COM1 支持唤醒功能，支持RS-232/RS-422/RS-485 模式选择；同时支持LPC扩展4串口； 1 个并口,支持SSP/EEP/ECP 工作模式,支持BIOS 修改工作模式； 10 个USB2.0 端口（H61及B65）、14个USB2.0 端口（Q67），其中4个通过底板引出；2个USB3.0可选 (只针对主板只有1个网口的配置),全部插针接口。 1 个PS/2 键盘/鼠标接口 1 个8 位数字I/O 接口 |
扩展总线 | 采用EPE总线标准，支持1个PCIE×16、4个PCIE ×1或1个PCIE×4、4个USB、2个SATA、I2C、4个PCI master,并提供LPC（Low pin count）扩展 |
工作环境 | 0℃～60℃；5%～90%（非凝结状态） |
储存环境 | -20℃～80℃, 5%～90%（非凝结状态） |
看门狗 | 255级，可编程秒/分，超时中断或系统复位 |
电源 | 采用ATX电源，支持 ACPI S0/S1/S4/S5 |
尺寸（W×D） | 338.6 mm×129.7 mm |
