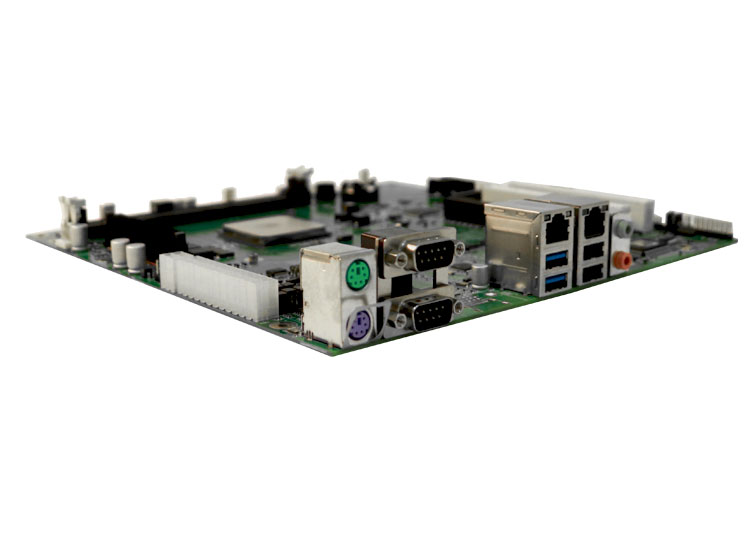

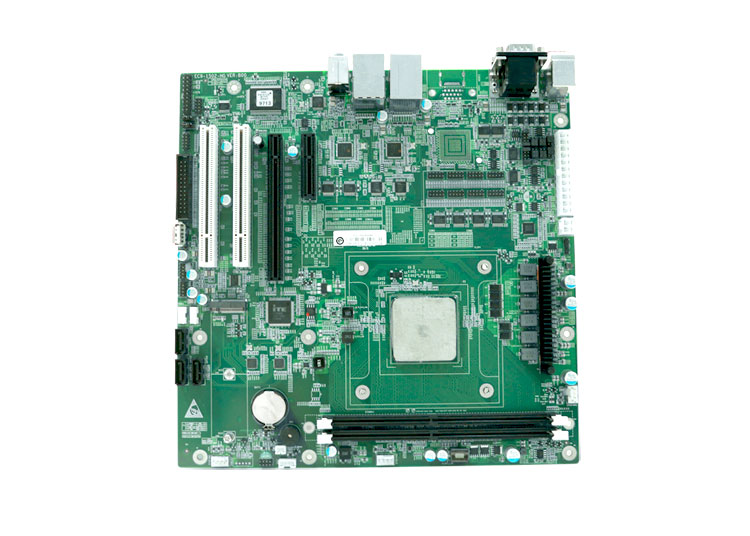

研祥EMBEDDED ATX单板 EC9-1502-HG
-
EC9-1502-HG是一款基于海光HYGON3135四核或3185八核处理器开发的小型紧凑壁挂整机，配合使用WIN7/WIN10/麒麟操作系统，能实现整个平台的稳定、可靠运行和达到自主 可控的目标，能广泛应用于激光产业链、安检行业、高端制造、机器视觉等自动化应用领域。
可选配置：
1、IPC-630B/EC9-1502-HG-3135/4G/1T/250W
2、IPC-630B/EC9-1502-HG-3135/4G/1T/250W/显卡
3、IPC-630B/EC9-1502-HG-3185/8G/1T/250W
4、IPC-630B/EC9-1502-HG-3185/8G/1T/250W/显卡
备注：也可以根据客户需求定制服务。
产品规格
处理器 |
海光HYGON3135 3.2GHz四核处理器 或HYGON3185 3.0GHz八核处理器 |
|
芯片组 |
BGA1515/DM1 |
|
内存 |
提供2条DDR4 2400/2666MHz UDIMM内存插槽，单根16GB，最大支持32GB |
|
显示接口 |
搭配显卡使用 |
|
音频 |
1个音频接口，支持LINE-OUT/MIC-IN
|
|
LAN |
提供2个10/100/1000Mbps网络接口 |
|
存储器 |
3个SATA 3.0，一个M.2接口 |
|

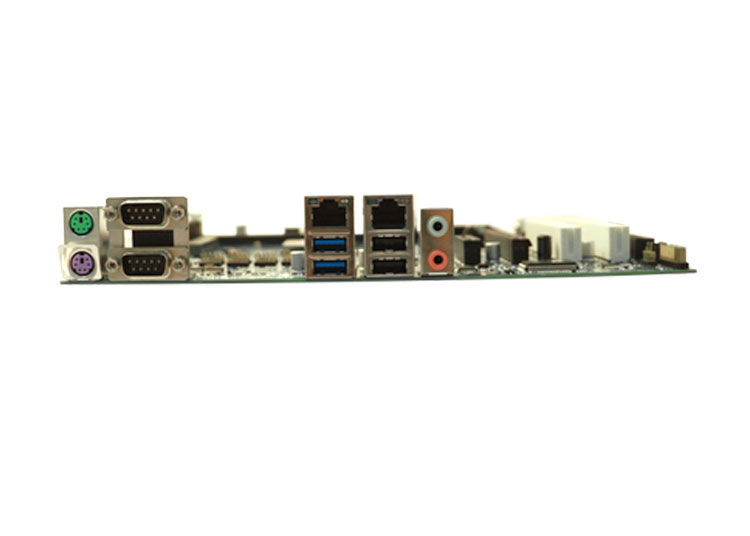

I/O <接口 |
提供9个USB接口，其中2个USB3.0，2个USB2.0板载IO接口,主板上1个立式USB2.0插座，主板上有2个插针，可通过线材引出4个USB2.0接口 10个串口 1个PS/2键盘鼠标接口 1个LPT接口,1个TPM接口 1个8路数字I/O
|
|
扩展总线 |
1个PCI_EX16，1个PCI_EX4，2个PCI |
|
主板工作温度 |
-5℃～ 60℃；5% ～ 95%（非凝结状态） |
|
主板存储环境 |
-20℃～ 80℃ , 5% ～ 95%（非凝结状态） |
|
看门狗 |
255 级，可编程秒/分，超时中断或系统复位 |
|
电源 |
采用标准 ATX 电源供电 |
|
尺寸 (W<×D ) |
244 mm（长）× 244 mm（宽） |
