西门子工控机4U上架式IPC3000

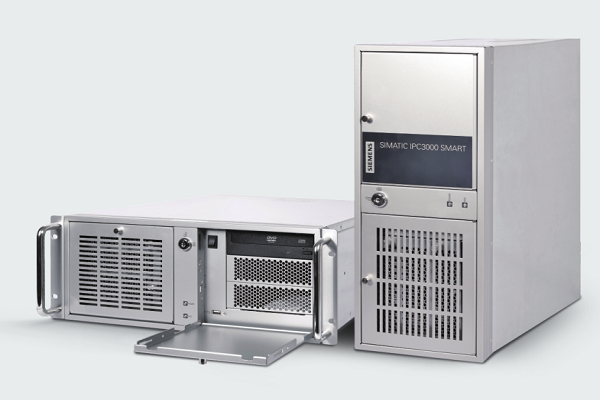

    SIMATIC IPC3000 SMART是一款坚固可靠的机架式工控机，采用19英寸标准4U机架式设计，配置Intel Pentium Dual Core G2010处理器，可在环境温度高达 40ºC 的工业条件下保证CPU 24小时全速运行。配置两个串口COM1和COM2，其中COM2 可支持RS232/RS485/RS422三种方式（通过BIOS菜单选择），两个视频输出接口DVI-D和VGA可同时输出。SIMATIC IPC3000 SMART具有很高的性价比，可广泛应用于冶金、电子、通用机械、电力、矿山和交通等领域。

西门子工控机4U上架式IPC3000

可选配置：

1、16AG4010-4AA11-0XX5/I3 2120/2G/250G/DVD-ROM/KM

2、6AG4010-4AA20-0XX5/I3 2230/4G/250G/KM

3、6AG4010-4AB22-0XX5/I3 2120/4G/500G/DVD-RW/KM

4、6AG4010-4AB22-0FX5/I3 2120/8G/500G/DVD-RW/KM

备注：也根据客户要求定制服务。

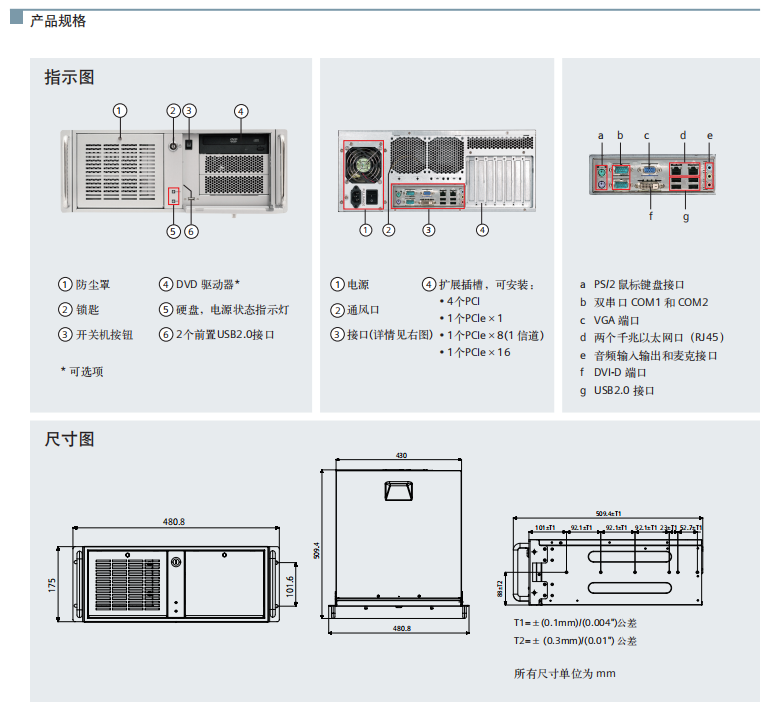

产品规格

SIMATIC IPC3000 SMART


经济型

精致型

实用型

旗舰型

订货号

6AG4010-4AA11-0XX5

6AG4010-4AA20-0XX5

6AG4010-4AB22-0XX5

6AG4010-4AB22-0FX5

设计

19 英寸（4U）机架式

安装方式

支持水平安装和塔式安装

基本参数



处理器

英特尔奔腾双核处理器G2010（2.8GHz，3MB缓存）

芯片组

英特尔H61



内存

2GB DDR3-1600，两个用于 DDR3的DIMM 插槽，最大可扩展至16GB



4GB DDR3-1600，两个用于 DDR3 的 DIMM 插槽，最大可扩展至 16 GB



硬盘

250G硬盘，3.5'' SATA，内置

500G硬盘，3.5'' SATA，内置



操作系统



无

Windows 7 Ultimate. 多语言 （预装英语和中文）， 64位，SP1

扩展插槽

4 个 PCI，1 个 PCIe x 1 (2.0)，1 个 PCIe x 8 (2.0)，1 个 PCIe x 16 (2.0)

光驱

DVD-ROM

无

DVD-RW

图形处理

Pentium G2010 已集成图形引擎，最高支持1920x1200像素

电源

电源100-240 VAC, 50/60Hz, 350 W, 宽范围

允许短时电压中断

最高20 ms



磁盘安装空间

内部一个3.5"   前端3个 5.25"

接口

以太网

2x 10/100/1000 Mbit/s (RJ 45）



USB2.0

2个位于前端  ；4个位于后部

串口

COM1 (RS232)  ；COM2 (RS232/RS485/RS422)

VGA

1个

DVI-D

1个

鼠标 / 键盘

2个PS/2接口

音频

1个音频输入，1个音频输出，1个麦克

机械/环境条件



安全法规

IEC60950-1、GB4943-2011、IEC 61131-2

防护等级

IP 20，符合 EN 60529 要求

安全防护等级

防护等级 I，符合 IEC 61140 标准

噪声辐射

< 55 dB (A)

运行期间抗震动能力

依据 IEC 60068-2-6，10 个周期，10 ~ 58 Hz：0.015 mm；58 ~ 200 Hz：2m/s2（约 0.2 g）

注意：在光驱工作时，不允许有震动

运行期间抗冲击能力

依据 IEC 60068-2-27，半正弦： 9.8m/s2，20 ms（约 1 g），每个轴线3次冲击

注意：在光驱工作时，不允许有冲击

运行期间的环境温度

在 +5 ~ +40ºC 温度范围内可保证CPU24小时全速运行

运行期间的相对湿度

25ºC 时 5% ~ 80%（无凝露）

存储/运输的环境温度

–20ºC ~ +60ºC

存储/运输的相对湿度

25ºC 时为 5% ~ 95 %，无冷凝

尺寸和重量



安装尺寸(W x H x D)mm

481 x 175 x 509

重量

约为17 kg

特征



质量保证

符合 ISO 9001
