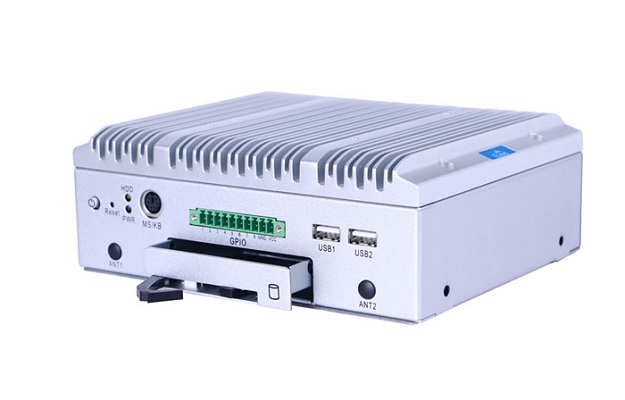

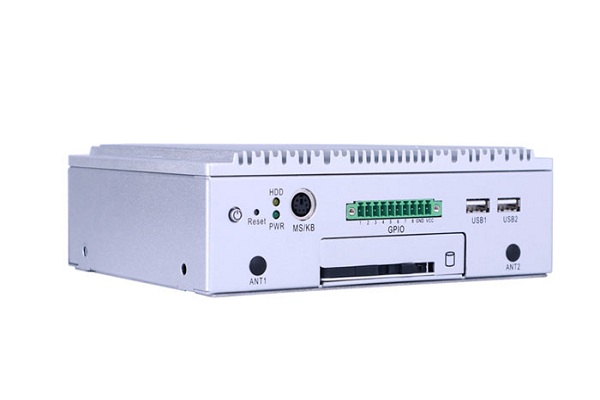

研祥新款 微型无风扇嵌入式工控机 M50 J1900 I3I5I7 6代处理器
-
多平台，自由选配
采用IntelSkylake-U、BayTrail高低端两种平台，搭配多种可选规格、性能控制模块，便于满足客户快速选型需求。
全密封无风扇设计
全密封无风扇箱体设计，采用铝合金与钣金结合结构，杜绝噪音，防止粉尘、提升产品抗干扰强度。
无线缆、模块式设计
无线缆设计的框架，内部模块之间硬连接，提高信号转换的可靠性和装配效率，同时大大提升产品的平均无故障时间和维护时间。
硬盘快速更换
硬盘采用抽拉式模块设计，用户可轻松快速的实现硬盘更换、数据交换和后端维护。
宽压直流输入电压：9~30V
具有防反接和过流、过压保护设计，确保设备在电压不稳定环境下正常运行，支持远程开关机接口。
宽温工作：-20℃~70℃
产品选用优质宽温零部件，整机实现从-20℃~60℃的工作温度范围，满足工业现场及特殊行业应用环境
多种通讯模式
最高可选4个千兆以太网口和4个RS232/485/422串口；2个MiniPCIe扩展槽，快速实现CAN、Profibus、Fieldbus等现场总线，或4G、WiFi、GPS通讯模块。
可选配置：
M50-E-01/J1900/4G/500G/适配器
M50-E-02/J1900/4G/500G/适配器
M50-H-01/I3 6100U/4G/500G/适配器
M50-H-02/I5 6300U/4G/500G/适配器
M50-H-03/I7 6500U/4G/500G/适配器
备注：也可根据客户需求定制服务。
产品规格
系统配置 |
处理器 |
板载Intel® Core™ I7-6500U 2.5Ghz/I5-6300U 2.4Ghz/I3-6100U 2.3Ghz处理器 |
板载Intel® Celeron J1900 2.0Ghz 四核处理器 |
||
芯片组 |
Intel Skylake-u |
|
Intel BayTrail |
||
内存 |
Skylake：板载4G DDR4 2133MHZ内存，提供1 条260Pin DDR4 SO-DIMM内存插槽，插槽最大支持16GB，整机内存最大支持20GB |
|
I/0接口 |
BayTrail：支持1个SO-DIMM内存插槽，标配4G DDR3L内存，最大8G内存(SO-DIMM)，且8G DDR3L内存需双面颗粒 |
|
网口 |
2个RJ45 10/100/1000网络接口 （可选4个网口） |
|
USB |
6个USB（MAX，M50-H 系列：2 个USB3.0 接口+4 个USB2.0 接口；M50-E 系列：1 个USB3.0 接口+5 个USB2.0 接口） |
|
HDMI |
1个HDMI接口 |
|
VGA |
1个VGA接口 |
|
COM |
4个串口,RS232/485/422可选（MAX） |
|
PS/2 |
1个键盘鼠标接口 |
|
GPIO |
8路GPIO接口（端子排）； |
|
其它 |
1个4Pin端子型电源接口
|
|
扩展总线 |
主板集成 |
1个MiniPCIE 扩展槽 1个M-SATA+USB接口（MiniPCIe接口） |
存储器 |
硬盘 |
标配2.5寸硬盘位（厚度小于8mm） |
M-SATA |
可选 |
|
工作环境 |
0℃～45℃（机械硬盘） -20℃～＋60℃(宽温SSD/M-SATA) |
|
存储环境 |
-40℃～70℃；湿度：5%～90%（非凝结状态） |
|
产品尺寸 |
M50-E：176mm（宽）×56.2mm（高）×142mm（深） M50-H：176mm（宽）×64.2mm（高）×142mm（深） |
|
电源 |
DC24V（9-30V）输入或 外置AC 220V适配器供电 |
|
重量 |
M50-E：约1.55Kg M50-H：约2.25Kg |
|
